Status ketersediaan: | |
---|---|
Kuantitas: | |
JH21L
WORLD
-45ton kapasitas meninju

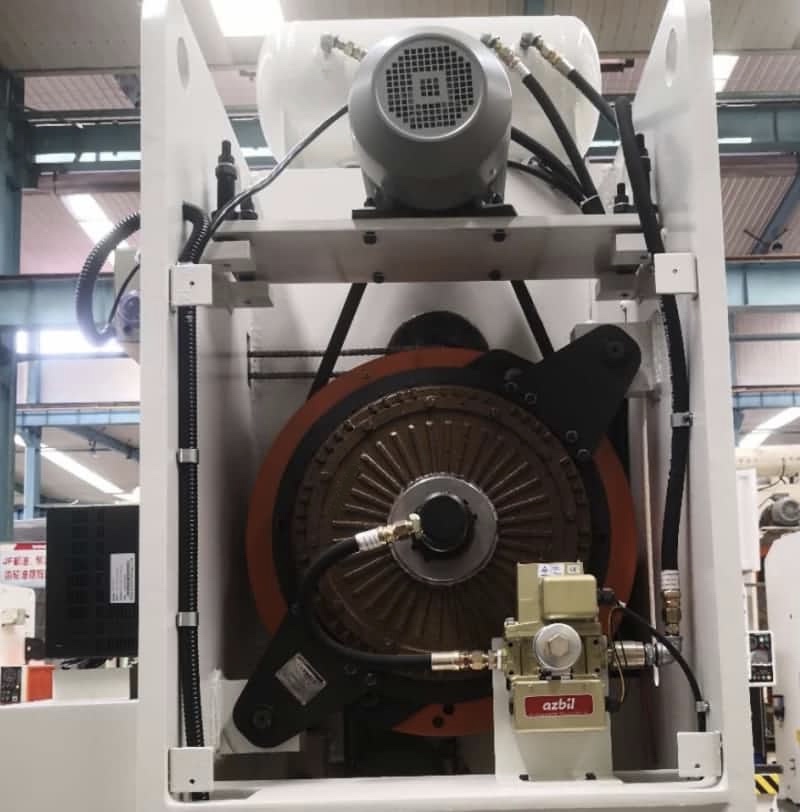

Kopling pneumatik tipe -
-LUBRISASI GEASE Otomatis
-7 menggeser panjang stroke yang dapat disesuaikan, cocok untuk alat jenis yang berbeda
-Sepali standar dengan hambatan lampu pengaman dan inverter frekuensi
Mekanisme penyesuaian panjang stroke tekan dayaMekanisme ini dipasang di depan poros engkol, dapat disesuaikan dengan manual. Penyesuaian bermotor adalah opsional. Ada lubang bagi operator untuk memeriksa posisi panjang stroke yang tepat. Kenop untuk menyesuaikan panjang stroke terletak di konsol pers. Saat menyesuaikan, silinder pneumatik akan mengusir poros penyesuaian. Gunakan kunci pas untuk menyesuaikan poros ke posisi yang diinginkan. Kembalikan kenop penyesuaian stroke dan poros akan kembali ke posisi asli. |
JH21-25L | JH21-45L | ||||
Kapasitas | kn | 250 | 450 | ||
Stroke nominal | mm | 3 | 4 | ||
Geser stroke | mm | 10-110 | 20-120 | ||
SPM | Tetap | Min-1 | 100 | 80 | |
Variabel | Min-1 | 80-120 | 70-90 | ||
Max. Tinggi mati | mm | 250 | 270 | ||
Penyesuaian tinggi die | mm | 50 | 60 | ||
Kedalaman tenggorokan | mm | 210 | 230 | ||
Antara kolom | mm | 450 | 550 | ||
Memperkuat | Lr | mm | 700 | 810 | |
Fb | mm | 400 | 440 | ||
Thk | mm | 80 | 110 | ||
Pembukaan Bolster | mm | φ170 × 20 | φ180 × 30 | ||
(Up Hole Dia. × dpth × Low Hole Dia.) | × φ150 | × φ160 | |||
Area geser | Lr | mm | 360 | 600 | |
Fb | mm | 300 | 360 | ||
Lubang betis | Dia. | mm | φ40 | φ40 | |
Dpth | mm | 60 | 60 | ||
Daya motor utama | KW | 4 | 5.5 | ||
Dimensions | Fb | mm | 1500 | 1610 | |
Lr | mm | 950 | 1170 | ||
H | mm | 2650 | 2850 | ||
Berat bersih | kg | 3100 | 4350 |
