C Bingkai C Bingkai Eksentrik Mesin Press Stroke

JH21L C Frame Variable Stroke Press Mesin cocok untuk satu tekan dengan alat yang berbeda. Panjang stroke dapat disesuaikan melalui mekanisme yang dipasang di depan poros engkol. Stroke ini dapat disesuaikan pers standar dengan kopling pneumatik tipe kering, perlindungan kelebihan hidrolik, sistem pelumasan otomatis dan sistem kontrol pusat PLC.

Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Model:
JH21L
Merek:
WORLD

Deskripsi Produk

Fitur utama dari mesin pers stroke variabel

-7 atau 9 shift panjang stroke dapat disesuaikan, cocok untuk alat jenis yang berbeda

-Sepali standar dengan hambatan lampu pengaman dan inverter frekuensi

-C struktur las baja baja

-ce disetujui

kopling pers stroke variabel

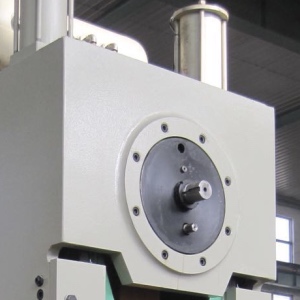

Mekanisme penyesuaian panjang stroke tekan daya

Mekanisme ini dipasang di depan poros engkol, dapat disesuaikan dengan manual. Penyesuaian bermotor adalah opsional. Ada lubang bagi operator untuk memeriksa posisi panjang stroke yang tepat.

Kenop untuk menyesuaikan panjang stroke terletak di konsol pers. Saat menyesuaikan, silinder pneumatik akan mengusir poros penyesuaian. Gunakan kunci pas untuk menyesuaikan poros ke posisi yang diinginkan. Kembalikan kenop penyesuaian stroke dan poros akan kembali ke posisi asli.

Parameter teknis mesin pers stroke variabel

				JH21-25L	JH21-45L	JH21-63L	JH21-80L	JH21-110L	JH21-125L	JH21-160L	JH21-200L	JH21-250L
Kapasitas			kn	250	450	630	800	1100	1250	1600	2000	2500
Stroke nominal			mm	3	4	4	5	6	6	6	6	8
Geser stroke			mm	10-110	20-120	10-150	10-150	10-160	10-160	16-160	18-180	21-220
SPM	Tetap		Min^-1	100	80	70	60	50	50	40	35	30
SPM	Variabel		Min^-1	80-120	70-90	60-80	50-70	40-60	40-60	35-50	30-40	25-35
Max. Tinggi mati			mm	250	270	300	320	350	350	350	450	500
Penyesuaian tinggi die			mm	50	60	80	80	80	80	110	110	120
Kedalaman tenggorokan			mm	210	230	300	300	350	350	380	390	420
Antara kolom			mm	450	550	620	640	710	760	810	920	960
Memperkuat		Lr	mm	700	810	900	1000	1150	1150	1300	1400	1400
		Fb	mm	400	440	580	580	680	680	740	760	800
		Thk	mm	80	110	110	120	140	140	150	160	170
Pembukaan Bolster			mm	φ170 × 20	φ180 × 30	φ200 × 40	φ200 × 40	φ260 × 50	φ260 × 50	φ300 × 50	φ300 × 50	φ320 × 50
(Up Hole Dia. × dpth × Low Hole Dia.)			mm	× φ150	× φ160	× φ180	× φ180	× φ220	× φ220	× φ260	× φ260	× φ280
Area geser		Lr	mm	360	600	680	710	810	810	920	970	970
Area geser		Fb	mm	300	360	400	440	500	500	580	600	650
Lubang betis		Dia.	mm	φ40	φ40	φ50	φ50	φ60	φ60	φ65	φ65	φ70
Lubang betis		Dpth	mm	60	60	80	80	80	80	85	90	90
Daya motor utama			KW	4	5.5	7.5	7.5	11	11	15	18.5	22
Dimensions		Fb	mm	1500	1610	1680	1750	1860	1860	2250	2500	2730
		Lr	mm	950	1170	1260	1310	1400	1450	1600	1700	1750
		H	mm	2650	2850	3050	3150	3350	3350	3800	4200	4300
Berat bersih			kg	3100	4350	6500	8500	10000	10700	14500	17950	25400
