C Bingkai Mesin Press Kecepatan Tinggi

Bingkai cRank single engkol cepat tekanan cepat memiliki kapasitas nominal dari 25 ton hingga 400 ton. Panjang stroke lebih pendek dari crank press standar. Kecepatan tekan dapat mencapai hingga 150 kali per menit. JH21Z Fast Spece Press Standard Equips dengan kopling basah, pompa kelebihan hidrolik, pompa minyak listrik dan silinder keseimbangan RAM. Tekan daya kecepatan cepat ini cocok untuk pemotongan dan pengosongan lembaran tipis, seperti jalur produksi untuk pelat rantai dan bagian EI listrik.

Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Model:
JH21Z
Merek:
WORLD

Mesin tekan C-Frame High Speed

Cocok untuk pengosongan dan pemotongan lembaran tipis

JH21Z kecepatan cepat C tipe engkol tekan panjang stroke lebih pendek dari standar crank press JH21. Titik tonase juga sedikit lebih kecil. Kecepatannya lebih cepat, cocok untuk bagian logam lembaran tipis yang mengosongkan dan memotong. Sistem pelumasan minyak otomatis dan semak poros berkualitas tinggi memastikan pelumasan dan pengendalian suhu, meskipun kecepatannya secepat itu. Kinerja yang andal dan efisiensi kerja yang tinggi.

Kinerja tinggi dengan biaya ekonomi

Tekan kecepatan cepat otomatis ini lebih lambat dari tekan kecepatan tinggi standar. Tetapi biayanya juga jauh lebih rendah. Pelanggan Tidak perlu membayar lebih jika proses stamping tidak memerlukan kecepatan tinggi seperti 200 SPM. JH21Z Crank Press dirancang untuk mencocokkan permintaan pers kecepatan sedang. Seperti garis blanling otomatis untuk bagian EI dan pelat rantai.

Peralatan standar

Kontrol PLC dengan HMI
Sistem pelumasan minyak pusat otomatis
Sistem Perlindungan Kelebihan Hidrolik
Pengontrol cam
Counter dan counter yang sudah ditentukan sebelumnya
Sendi yang salah makan
Sensor Stroke Anti-Repeat
Bantalan pemasangan anti-getaran
Cahaya kerja
Indikator ketinggian mati

Sebelumnya:

Berikutnya:

mesin press kecepatan tinggi c bingkai tekan kecepatan tinggi mesin c frame press pers kecepatan tinggi

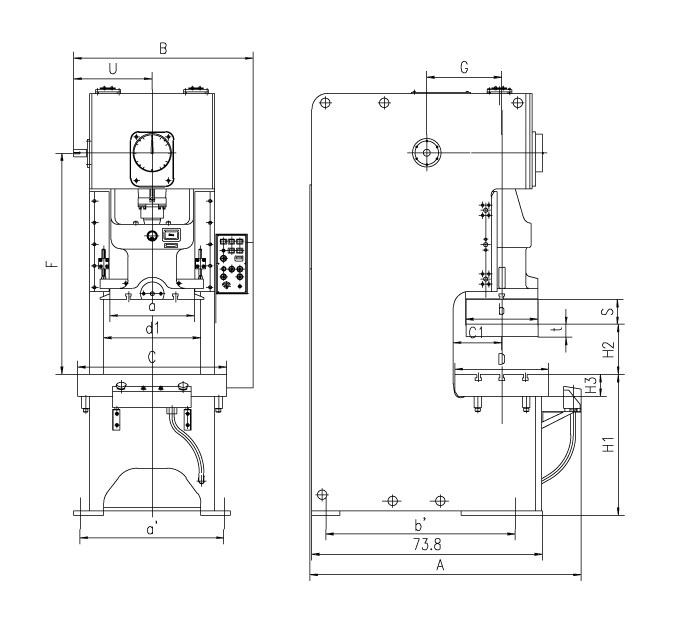

BARANG		KODE	UNIT	JH21Z-25	JH21Z-45	JH21Z-60	JH21Z-80	JH21Z-125
Kapasitas nominal		Pe	Kn	250	450	600	800	1250
Poin tonase			mm	2	2.5	2.5	3.2	3.6
Panjang geser stroke		S	mm	40	50	55	60	70
Geser geser	Tetap		SPM	140	130	120	120	90
Geser geser	Variabel		SPM	95-165	85-155	80-145	80-145	60-110
Max. Tutup tinggi		H2	mm	200	240	260	290	320
Penyesuaian Tinggi Tutup		t	mm	30	30	40	40	40
Kedalaman tenggorokan		C1	mm	135	180	210	240	270
Jarak antar kolom		d1	mm	450	515	560	610	670
Geser ukuran bawah	F-b	b	mm	250	340	480	460	520
Geser ukuran bawah	L-r	a	mm	360	400	400	540	620
Ukuran lubang betis	Diameter	d	mm	50	50	50	50	70
Ukuran lubang betis	Kedalaman	I	mm	50	60	70	70	80
Ukuran meja	F-b	D	mm	250	340	400	460	520
	L-r	C	mm	720	825	930	950	1100
	Ketebalan	H3	mm	60	80	100	110	125
Diameter lubang meja		¢	mm	150	150	150	180	200
Dimensi keseluruhan	F-b	A	mm	1500	1585	1540	1765	2040
	L-r	B	mm	945	1075	1200	1200	1320
	Tinggi	H	mm	1900	2050	2150	2480	2700

BARANG		KODE	UNIT	JH21Z-160	JH21Z-200	JH21Z-250	JH21Z-315	JH21Z-400
Kapasitas nominal		Pe	Kn	1600	2000	2500	3150	4000
Poin tonase			mm	4	4	4	4	4
Panjang geser stroke		S	mm	80	100	100	100	100
Geser geser	Tetap		SPM	80	65	55	55	55
Geser geser	Variabel		SPM	50-95	45-80	35-65	35-65	35-65
Max. Tutup tinggi		H2	mm	350	380	420	420	450
Penyesuaian Tinggi Tutup		t	mm	50	50	50	60	60
Kedalaman tenggorokan		C1	mm	300	335	360	360	385
Jarak antar kolom		d1	mm	696	910	980	980	1050
Geser ukuran bawah	F-b	b	mm	580	650	700	700	750
Geser ukuran bawah	L-r	a	mm	700	880	950	950	1020
Ukuran lubang betis	Diameter	d	mm	70	70	70	70	70
Ukuran lubang betis	Kedalaman	I	mm	100	100	130	130	140
Ukuran meja	F-b	D	mm	580	650	700	700	750
	L-r	C	mm	1175	1390	1500	1540	1700
	Ketebalan	H3	mm	135	150	160	160	180
Diameter lubang meja		¢	mm	220	240	240	240	240
Dimensi keseluruhan	F-b	A	mm	2305	2600	2660	2720	2850
	L-r	B	mm	1420	1540	1640	1680	1750
	Tinggi	H	mm	2950	3450	3500	3500	3780
Tenaga motor			KW	15	18.5	22	30	37

BARANG		KODE	UNIT	JH21Z-25	JH21Z-45	JH21Z-60	JH21Z-80	JH21Z-125
Kapasitas nominal		Pe	Kn	250	450	600	800	1250
Poin tonase			mm	2	2.5	2.5	3.2	3.6
Panjang geser stroke		S	mm	40	50	55	60	70
Geser geser	Tetap		SPM	140	130	120	120	90
Geser geser	Variabel		SPM	95-165	85-155	80-145	80-145	60-110
Max. Tutup tinggi		H2	mm	200	240	260	290	320
Penyesuaian Tinggi Tutup		t	mm	30	30	40	40	40
Kedalaman tenggorokan		C1	mm	135	180	210	240	270
Jarak antar kolom		d1	mm	450	515	560	610	670
Geser ukuran bawah	F-b	b	mm	250	340	480	460	520
Geser ukuran bawah	L-r	a	mm	360	400	400	540	620
Ukuran lubang betis	Diameter	d	mm	50	50	50	50	70
Ukuran lubang betis	Kedalaman	I	mm	50	60	70	70	80
Ukuran meja	F-b	D	mm	250	340	400	460	520
	L-r	C	mm	720	825	930	950	1100
	Ketebalan	H3	mm	60	80	100	110	125
Diameter lubang meja		¢	mm	150	150	150	180	200
Dimensi keseluruhan	F-b	A	mm	1500	1585	1540	1765	2040
	L-r	B	mm	945	1075	1200	1200	1320
	Tinggi	H	mm	1900	2050	2150	2480	2700

BARANG		KODE	UNIT	JH21Z-160	JH21Z-200	JH21Z-250	JH21Z-315	JH21Z-400
Kapasitas nominal		Pe	Kn	1600	2000	2500	3150	4000
Poin tonase			mm	4	4	4	4	4
Panjang geser stroke		S	mm	80	100	100	100	100
Geser geser	Tetap		SPM	80	65	55	55	55
Geser geser	Variabel		SPM	50-95	45-80	35-65	35-65	35-65
Max. Tutup tinggi		H2	mm	350	380	420	420	450
Penyesuaian Tinggi Tutup		t	mm	50	50	50	60	60
Kedalaman tenggorokan		C1	mm	300	335	360	360	385
Jarak antar kolom		d1	mm	696	910	980	980	1050
Geser ukuran bawah	F-b	b	mm	580	650	700	700	750
Geser ukuran bawah	L-r	a	mm	700	880	950	950	1020
Ukuran lubang betis	Diameter	d	mm	70	70	70	70	70
Ukuran lubang betis	Kedalaman	I	mm	100	100	130	130	140
Ukuran meja	F-b	D	mm	580	650	700	700	750
	L-r	C	mm	1175	1390	1500	1540	1700
	Ketebalan	H3	mm	135	150	160	160	180
Diameter lubang meja		¢	mm	220	240	240	240	240
Dimensi keseluruhan	F-b	A	mm	2305	2600	2660	2720	2850
	L-r	B	mm	1420	1540	1640	1680	1750
	Tinggi	H	mm	2950	3450	3500	3500	3780
Tenaga motor			KW	15	18.5	22	30	37
