C Bingkai Tempat Tidur Tetap Mesin Press Mekanik dengan Kontrol PLC

Mesin Press Tipe C Paling Populer untuk Lembaran Logam Stamping, meninju, memotong, membungkuk, pemangkasan dan proses blanking. Tonnase tekan dari 25ton ke 400ton. JH21 C Frame Press adalah peralatan standar dengan PLC, layar sentuh HMI, kopling pneumatik tipe basah dan rem, katup solenoid pengaman, pompa kelebihan hidrolik, pompa pelumas minyak otomatis dan silinder keseimbangan geser. Hambatan lampu pengaman, inverter frekuensi untuk kecepatan stroke yang dapat disesuaikan, bantal die tipe piston, klem perubahan cepat, monitor tonase, blok die pengaman semuanya opsional. Pers engkol tunggal ini dapat bekerja dengan pengumpan rol lembar koil untuk bertindak sebagai pers otomatis. Beberapa penekan otomatis dengan sistem transfer seperti manipulator dapat berfungsi sebagai saluran pers otomatis penuh.

Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Model:
JH21
Merek:
WORLD

Fitur utama:

-Temble bodi las baja, slider casting dan guling

-Pransmisi oleh motor, roda gila, gigi dan poros engkol

Kontrol -PLC dengan HMI

-Pneumatik kopling dan rem

-Hydraulic Overload Protection

-Six Sided Ram Guides

Kopling dan rem pneumatik tipe basah dunia untuk mesin tekan daya

Dunia menghasilkan roda gila, poros penggerak, cincin roda gigi dan merakit kopling dengan cakram gesekan dan segel yang diimpor. Cakram gesekan adalah rendaman minyak yang lebih baik untuk pelumasan dan pendinginan. Semua cengkeraman harus lulus pengujian suhu dan pengujian keseimbangan berat. Kopling basah memiliki manfaat seperti masa pakai yang lebih lama, kebisingan yang lebih rendah, biaya perawatan yang lebih murah dan perawatan yang lebih mudah, membandingkan dengan kopling jenis kering. Khusus untuk stamping suku cadang alat house karena permintaan pembersih yang lebih ketat.

PLC untuk kontrol pers pneumatik

Sistem Kontrol Logistik yang Dapat Diprogram adalah Lengkap Standar untuk Semua Tekan Daya Otomatis Merek Dunia. Schneider, Omron, Panasonic semuanya tersedia. Pompa pelumasan minyak otomatis juga dikendalikan oleh PLC dan operator dapat mengatur waktu dan frekuensi pelumasan melalui HMI. Pers dapat bekerja sebagai inci, stroke tunggal dan sapuan terus menerus. Ada tombol berhenti darurat pada panel kontrol untuk menggunakan darurat. Status kerja pers dapat diperiksa melalui HMI juga.

Sistem Perlindungan Kelebihan Hidraulik untuk Mesin Pers Pneumatik

World Press menggunakan sistem perlindungan kelebihan hidrolik alih -alih pelat geser mekanik konvensional dengan keandalan yang lebih tinggi dan aksi yang lebih sensitif. Jika operasi yang salah atau tekan kelebihan beban, oli hidrolik tekanan tinggi di bawah mangkuk akan kembali ke tangki oli pompa yang berlebihan. Sementara itu, sinyal akan dikirim ke pers dan pers akan segera berhenti untuk melindungi dadu dan pneumatik power press. Ada sakelar reset pada panel kontrol dan pompa kelebihan beban akan memompa oli hidrolik kembali ke RAM. Tekan akan siap lagi untuk operasi.

Stuctur kompak dari cess tipe C

1. Cross yang terletak crankshaft

2. Motor dan kopling ada di bagian belakang

3. Dua silinder keseimbangan slide

4. B steel bingkai b steel body, perlakuan anil

5. Pompa berlebih, pompa minyak dan sistem pneumatik semuanya ada di belakang

Panduan geser tipe persegi panjang presisi tinggi untuk tekan bingkai celah

Tipe enam persegi panjang yang diperpanjang menghadap slide ram dengan pelat perunggu yang dipasang pada bodi pers. Presisi yang lebih tinggi dan kehidupan permukaan yang lebih panjang. Kesenjangan pemandu dapat disesuaikan dengan baut di depan. Semua Rams casting di World Factory and Machining oleh CNC Milling Center. Sistem pelumasan minyak otomatis menyediakan pelumas yang tepat untuk pemandu. Kebisingan yang andal, stabil dan lebih rendah.

Batang con dengan sekrup bola untuk mesin tekan daya

1. Casting Con Rod, Forging Steel Ball Scres

2. Perawatan nitrogen sekrup bola untuk meningkatkan harness

3. Pelumasan Minyak di dalam batang con

4. Sysem gigi cacing bekerja dengan sekrup bola untuk menyesuaikan ketinggian ram

5. Penyesuaian RAM Presisi 0.1mm dengan indikator tinggi die

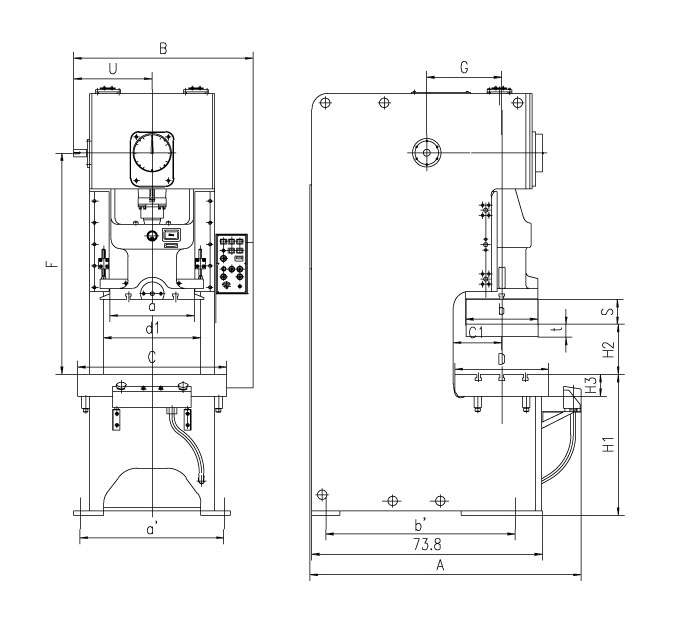

dimensi pers engkol tunggal

BARANG		KODE	UNIT	JH21-25	JH21-45	JH21-60	JH21-80	JH21-100	JH21-125
Kapasitas nominal		Pe	Kn	250	450	600	800	1000	1250
Panjang geser stroke		S	mm	80	120	140	160	160	180
Titik tonase dinilai			mm	3	4	4	5	5	6
Geser geser	Tetap		SPM	100	80	70	60	55	50
Geser geser	Variabel (opsional)		SPM	60-120	50-95	45-85	40-75	35-65	35-60
Max. Die Shut Height		H2	mm	250	270	300	320	335	350
Penyesuaian tinggi mati		t	mm	50	60	70	80	90	90
Kedalaman tenggorokan		C1	mm	210	225	270	310	330	350
Jarak antara tegak		d1	mm	470	525	560	580	670	630
Geser ukuran bawah	Lr	a	mm	360	400	480	540	620	620
Geser ukuran bawah	Fb	b	mm	250	340	400	460	520	520
Ukuran lubang betis	Diameter	d	mm	40	50	50	50	70	70
Ukuran lubang betis	Kedalaman	I	mm	50	60	70	70	80	80
Ukuran meja	Lr	C	mm	720	825	930	950	1060	1100
	Fb	D	mm	400	440	520	600	640	680
	Ketebalan	H3	mm	80	110	130	140	145	155
Diameter lubang meja		¢	mm	150	150	150	180	180	200
Tinggi permukaan		H1	mm	750	775	800	845	850	850
Dimensi keseluruhan	Fb	A	mm	1500	1585	1540	1765	2000	2040
	Lr	B	mm	945	1075	1200	1200	1300	1320
	Tinggi	H	mm	2090	2365	2470	2675	2960	2980
Tenaga motor			KW	3	5.5	5.5	7.5	7.5	11
Tekanan udara			MPa	0.5	0.5	0.5	0.5	0.5	0.5
Berat (perkiraan)			kg	2450	3550	5150	6450	8650	9550

BARANG		KODE	UNIT	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
Kapasitas nominal		Pe	Kn	1600	2000	2500	3150	4000
Panjang geser stroke		S	mm	200	200	220	220	250
Titik tonase dinilai			mm	6	6	6.5	7	8
Geser geser	Tetap		SPM	45	45	30	30	30
Geser geser	Variabel (opsional)		SPM	30-55	30-55	20-35	20-35	20-35
Max. Die Shut Height		H2	mm	400	450	500	500	550
Penyesuaian tinggi mati		t	mm	100	110	120	120	120
Kedalaman tenggorokan		C1	mm	400	430	450	450	450
Jarak antara tegak		d1	mm	676	910	980	980	1050
Geser ukuran bawah	Lr	a	mm	700	880	950	950	1020
Geser ukuran bawah	Fb	b	mm	580	650	700	700	750
Ukuran lubang betis	Diameter	d	mm	70	70	70	70	70
Ukuran lubang betis	Kedalaman	I	mm	100	100	100	100	100
Ukuran meja	Lr	C	mm	1175	1390	1500	1540	1700
	Fb	D	mm	760	840	880	880	880
	Ketebalan	H3	mm	165	180	190	190	210
Diameter lubang meja		¢	mm	220	240	240	240	240
Tinggi permukaan		H1	mm	900	1000	1000	1000	1100
Dimensi keseluruhan	Fb	A	mm	2305	2600	2660	2720	2850
	Lr	B	mm	1420	1540	1640	1680	1750
	Tinggi	H	mm	3210	3800	3850	3850	4140
Tenaga motor			KW	15	18.5	22	30	37
Tekanan udara			MPa	0.5	0.5	0.5	0.5	0.5
Berat (perkiraan)			kg	13600	19200	23200	26600	29500
