C bingkai dua titik mesin tekan engkol ganda

Bingkai celah Double Crank Otomatis Press cocok untuk cap bagian lembaran besar dan stamping die progresif. JH25 Series Gap Presses memiliki kisaran kapasitas dari 110ton hingga 315ton. Enam Wajah Panduan geser tipe persegi panjang, kopling pneumatik tipe basah torsi besar. C bingkai bingkai baja dilas bodi, dua poros engkol terbalik diputar untuk menghilangkan setiap gaya lateral. Roda gigi transmisi adalah penangas oli di rumah gigi. Aksesori otomatis seperti dekoiler, pelurus, pengumpan rol dan manipulator adalah opsional.
Status ketersediaan:
Kuantitas:
  • JH25
  • WORLD

Fitur utama

-dara las pelat baja

-Mperperature pengobatan untuk kekakuan tinggi

-Pransmisi dengan kopling basah dan dua gigi besar

-Plnya dapat diterapkan untuk stamping die progresif

-kapasitas dari 110ton hingga 315ton

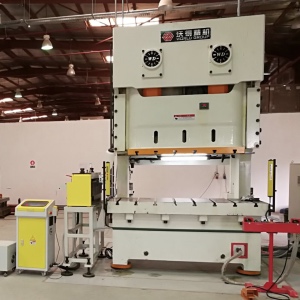

Meja Lebar untuk Die Progresif

Meja lebar yang cocok untuk stamping mati stasiun die dan muti-stasiun progresif

Bolster dan pelat geser yang lebih luas dari tekan engkol tunggal, cocok untuk alat ukuran besar.  Type body c, buka punggung, lebih mudah untuk menyusui lembar kumparan atau pakan depan ke belakang.  Dua titik pusat tonase, kekuatan yang lebih besar di sisi Ram.  Bolster permukaan penggilingan, kerataan yang lebih tinggi.Lubang menjatuhkan memo yang disesuaikan di Bolster.  Ukuran Bolster dan Slide Plate dapat disesuaikan.  Slot T standar dalam Bolster dan Slide Plate.

Poros engkol ganda berputar terbalik dari mesin penekan bingkai celah

Double Crankshaft, 42CRMO Forged dan Rolling Treatment untuk permukaan yang lebih halus.  Reverse diputar untuk menghilangkan gaya lateral.  Tembaga Conrod Bush, semak poros depan dan belakang berkualitas tinggi, semua pelumas minyak.  Perawatan nitrogen sekrup bola dengan kekerasan tinggi.  Dua waktu roda gigi transmisi yang tepat.

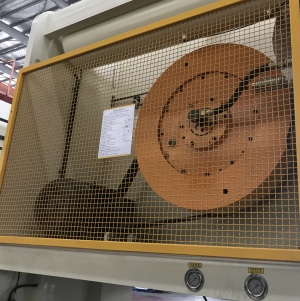

tekan kopling basah dengan katup solenoid

Kopling pneumatik tipe basah besar dengan katup solenoid

Jenis basah berkualitas tinggi yang diproduksi sendiri menggabungkan kopling dan rem, perawatan yang andal dan lebih mudah.  Toyooki/Taco/Ross Brand Dual-Safety Solenoid Valve mengontrol kopling dan rem berfungsi dengan baik.  Meter tekanan udara dari kopling dengan sakelar tekanan udara aman memastikan dengan benar dan pengaman opertasi dari tinju tinju engkol.  Penutup kopling keselamatan juga dilengkapi standar.

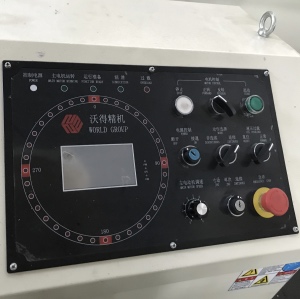

tekan HMI

Operasi Mudah Ramah HMI Untuk Mesin Pers Otomatis

Layar sentuh LCD dengan pengaturan pengaturan dan monitor. Operator dapat mengatur frekuensi dan waktu pelumasan, sudut cam, tipe pengontrol CAM melalui layar.  Lampu indikator sudut crankshaft, lLampu alarm ubrication dan overload lebih mudah bagi operator untuk memeriksa status kerja pers.  Tombol berhenti darurat, wMode orking Memilih Swithes, oSakelar reset verload terletak di panel.  Counter dan counter yang sudah ditetapkan lebih mudah untuk mengatur rencana produksi.

Sistem Kontrol Pusat Powe Powe Otomatis

Baik pengontrol cam mekanik dan listrik.  Pengontrol CAM dapat dipilih berdasarkan layar sentuh.  Pengontrol cam pengguna auxilliay tersedia.  Encoder berkualitas tinggi dengan merek terkenal  PLC (Omron, Panansonic, Schneider).

bingkai celah engkol double crank tekan dimensi

BARANG

KODE

UNIT

JH25-110

JH25-160

JH25-200

JH25-250

JH25-315

Kapasitas nominal

Pe

Kn

1100

1600

2000

2500

3150

Panjang stroke

S

mm

180

200

250

280

280

Titik tonase dinilai


mm

5

6

7

7

7

Kecepatan stroke

Tetap


SPM

50

45

35

30

30

Variabel (opsional)


SPM

35-60

35-55

25-40

20-35

20-35

Max. Die Shut Height

H2

mm

400

450

500

550

550

Penyesuaian tinggi mati

t

mm

90

100

110

120

120

Kedalaman tenggorokan

G

mm

350

390

430

470

480

Jarak antara tegak

N

mm

1470

1600

1920

2190

2170

Ukuran meja

F-b

D

mm

680

760

840

920

940

L-r

C

mm

1880

2040

2420

2700

2800

Ketebalan

H3

mm

155

165

170

180

190

Geser ukuran bawah

F-b

b

mm

520

580

650

700

700

L-r

a

mm

1400

1500

1850

2100

2100

Tinggi permukaan meja (dengan bantalan)

H1

mm

1005

1005

1125

1225

1215

Dimensi keseluruhan

F-b

A

mm

1820

2080

2370

2700

2700

L-r

B

mm

1970

2150

2500

2850

2850

Tinggi

H

mm

3430

3660

4000

4400

4400

Tenaga motor


KW

11

18.5

22

30

37

Tekanan udara


MPa

0.5

0.5

0.5

0.5

0.5

Berat (perkiraan)


kg

14000

19000

26500

35000

36000


1. Tirai ringan untuk keselamatan: Pers akan segera berhenti jika operator meletakkan tangannya di dalam area kerja alat.

2.  Drive frekuensi motor (inverter) untuk menyesuaikan kecepatan kerja tekan.

3.  Die Cushion: Jenis piston atau tipe Bellow

4.  Klem die hidrolik dan pengangkat mati

5.  Tekan monitor tonase

6.  Servo Coil NC Feeder

7.  Die Safety Block

8.  Tekan Bar Transfer
