JH21
WORLD

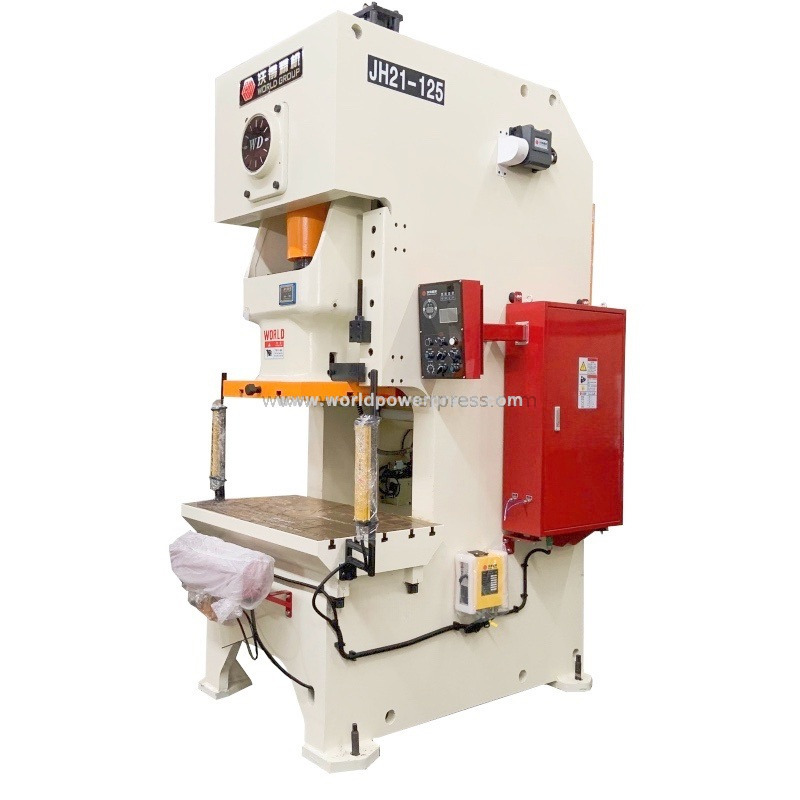

JH21 C Bingkai Press engkol tunggal juga cocok untuk proses penempaan hot bagian kecil. Bingkai C Hot Forging Press dapat bekerja dengan robot untuk penempaan panas otomatis. Tekan penempaan tipe engkol ini banyak digunakan untuk baut, mur, dan katup kuningan kecil yang panas. Beberapa unit penekan penempaan panas dengan robot dapat bertindak sebagai saluran pers penempaan otomatis penuh. Kisaran kapasitas tonase pers penempaan adalah dari 25ton hingga 200ton.
Daftar Spesifikasi
| BARANG | KODE | UNIT | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-100 | JH21-125 | JH21-160 | JH21-200 | |
| Kapasitas nominal | PE | Kn | 250 | 450 | 600 | 800 | 1000 | 1250 | 1600 | 2000 | |
| Panjang geser stroke | S | mm | 80 | 120 | 140 | 160 | 160 | 180 | 200 | 220 | |
| Geser geser | Tetap | SPM | 100 | 80 | 70 | 60 | 55 | 50 | 45 | 45 | |
| Variabel (opsional) | SPM | 60-120 | 50-95 | 45-85 | 40-75 | 35-65 | 35-65 | 30-55 | 30-55 | ||
| Max. Die shut tinggi | H2 | mm | 250 | 270 | 300 | 320 | 335 | 350 | 400 | 450 | |
| Penyesuaian Tinggi Tutup Die | t | mm | 50 | 60 | 70 | 80 | 90 | 90 | 100 | 110 | |
| Kedalaman tenggorokan | C1 | mm | 210 | 225 | 270 | 310 | 330 | 350 | 400 | 430 | |
| Jarak antara tegak | d1 | mm | 450 | 515 | 560 | 610 | 670 | 670 | 736 | 910 | |
| Geser ukuran bawah | Fb | b | mm | 250 | 340 | 400 | 460 | 520 | 520 | 580 | 650 |
| Lr | a | mm | 360 | 410 | 480 | 540 | 620 | 620 | 700 | 880 | |
| Ukuran lubang betis | Diameter | d | mm | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 |
| Kedalaman | I | mm | 65 | 60 | 70 | 65 | 90 | 90 | 100 | 100 | |
| Ukuran meja | Fb | D | mm | 400 | 440 | 520 | 600 | 640 | 680 | 760 | 840 |
| Lr | C | mm | 720 | 825 | 930 | 950 | 1060 | 1100 | 1175 | 1390 | |
| Ketebalan | H3 | mm | 80 | 110 | 130 | 140 | 145 | 155 | 165 | 180 | |
| Diameter lubang meja | ¢ | mm | 150 | 150 | 150 | 180 | 180 | 200 | 220 | 240 | |
| Dimensi keseluruhan | Fb | A | mm | 1500 | 1585 | 1540 | 1765 | 2000 | 2040 | 2305 | 2600 |
| Lr | B | mm | 945 | 1075 | 1200 | 1200 | 1300 | 1320 | 1420 | 1540 | |
| Tinggi | H | mm | 2120 | 2390 | 2570 | 2725 | 3010 | 3035 | 3215 | 3800 | |
| Daya motor | KW | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | ||
| Berat (perkiraan) | kg | 2450 | 3550 | 5150 | 6450 | 8650 | 9550 | 13600 | 19200 | ||
JH21 C Bingkai Press engkol tunggal juga cocok untuk proses penempaan hot bagian kecil. Bingkai C Hot Forging Press dapat bekerja dengan robot untuk penempaan panas otomatis. Tekan penempaan tipe engkol ini banyak digunakan untuk baut, mur, dan katup kuningan kecil yang panas. Beberapa unit penekan penempaan panas dengan robot dapat bertindak sebagai saluran pers penempaan otomatis penuh. Kisaran kapasitas tonase pers penempaan adalah dari 25ton hingga 200ton.
Daftar Spesifikasi
| BARANG | KODE | UNIT | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-100 | JH21-125 | JH21-160 | JH21-200 | |
| Kapasitas nominal | PE | Kn | 250 | 450 | 600 | 800 | 1000 | 1250 | 1600 | 2000 | |
| Panjang geser stroke | S | mm | 80 | 120 | 140 | 160 | 160 | 180 | 200 | 220 | |
| Geser geser | Tetap | SPM | 100 | 80 | 70 | 60 | 55 | 50 | 45 | 45 | |
| Variabel (opsional) | SPM | 60-120 | 50-95 | 45-85 | 40-75 | 35-65 | 35-65 | 30-55 | 30-55 | ||
| Max. Die shut tinggi | H2 | mm | 250 | 270 | 300 | 320 | 335 | 350 | 400 | 450 | |
| Penyesuaian Tinggi Tutup Die | t | mm | 50 | 60 | 70 | 80 | 90 | 90 | 100 | 110 | |
| Kedalaman tenggorokan | C1 | mm | 210 | 225 | 270 | 310 | 330 | 350 | 400 | 430 | |
| Jarak antara tegak | d1 | mm | 450 | 515 | 560 | 610 | 670 | 670 | 736 | 910 | |
| Geser ukuran bawah | Fb | b | mm | 250 | 340 | 400 | 460 | 520 | 520 | 580 | 650 |
| Lr | a | mm | 360 | 410 | 480 | 540 | 620 | 620 | 700 | 880 | |
| Ukuran lubang betis | Diameter | d | mm | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 |
| Kedalaman | I | mm | 65 | 60 | 70 | 65 | 90 | 90 | 100 | 100 | |
| Ukuran meja | Fb | D | mm | 400 | 440 | 520 | 600 | 640 | 680 | 760 | 840 |
| Lr | C | mm | 720 | 825 | 930 | 950 | 1060 | 1100 | 1175 | 1390 | |
| Ketebalan | H3 | mm | 80 | 110 | 130 | 140 | 145 | 155 | 165 | 180 | |
| Diameter lubang meja | ¢ | mm | 150 | 150 | 150 | 180 | 180 | 200 | 220 | 240 | |
| Dimensi keseluruhan | Fb | A | mm | 1500 | 1585 | 1540 | 1765 | 2000 | 2040 | 2305 | 2600 |
| Lr | B | mm | 945 | 1075 | 1200 | 1200 | 1300 | 1320 | 1420 | 1540 | |
| Tinggi | H | mm | 2120 | 2390 | 2570 | 2725 | 3010 | 3035 | 3215 | 3800 | |
| Daya motor | KW | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | ||
| Berat (perkiraan) | kg | 2450 | 3550 | 5150 | 6450 | 8650 | 9550 | 13600 | 19200 | ||
