JH21S
WORLD
-Suitabe untuk Cirles Blanking Line
-dIS bekerja dengan pengumpan koil zigzag
-Kable bekerja dengan meja makan pelat baja NC
Kedalaman -Throat disesuaikan

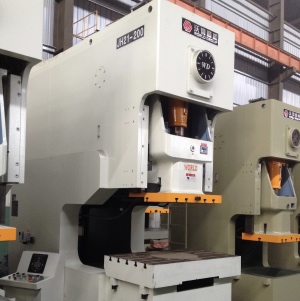

Tenggorokan tersebar dari tenggorokan tekan crank tekanKedalaman tenggorokan pers dapat disesuaikan tergantung pada berbagai tonase pers dan ukuran lembar pelanggan. Tenggorokan diperkuat oleh tulang rusuk dan pelat baja yang lebih tebal untuk memastikan kekuatan dan kekakuan. Badan las pelat baja dengan perlakuan anil dan peledakan pasir untuk melepaskan tegangan pengelasan. Konfigurasi yang sama seperti JH21 C Frame Crank PressPLC Conrol, kopling basah, perlindungan kelebihan hidrolik, sistem pelumasan minyak otomatis. |
BARANG | KODE | UNIT | JH21S-25 | JH21S-45 | JH21S-60 | JH21S-80 | JH21S-100 | JH21S-125 | JH21S-160 | JH21S-200 | |
Kapasitas nominal | Pe | Kn | 250 | 450 | 600 | 800 | 1000 | 1250 | 1600 | 2000 | |
Panjang geser stroke | S | mm | 80 | 120 | 140 | 160 | 160 | 180 | 200 | 220 | |
Geser geser | Tetap | SPM | 100 | 80 | 70 | 60 | 55 | 50 | 45 | 45 | |
Variabel (opsional) | SPM | 60-120 | 50-95 | 45-85 | 40-75 | 35-65 | 35-65 | 30-55 | 30-55 | ||
Max. Die Shut Height | H2 | mm | 250 | 270 | 300 | 320 | 335 | 350 | 400 | 450 | |
Penyesuaian tinggi mati | t | mm | 50 | 60 | 70 | 80 | 90 | 90 | 100 | 110 | |
Kedalaman tenggorokan | C1 | mm | disesuaikan | ||||||||
Jarak antara tegak | d1 | mm | 450 | 515 | 560 | 610 | 670 | 670 | 736 | 910 | |
Geser ukuran bawah | Fb | b | mm | 250 | 340 | 400 | 460 | 520 | 520 | 580 | 650 |
Lr | a | mm | 360 | 410 | 480 | 540 | 620 | 620 | 700 | 880 | |
Ukuran lubang betis | Diameter | d | mm | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 |
Kedalaman | I | mm | 65 | 60 | 70 | 65 | 90 | 90 | 100 | 100 | |
Ukuran meja | Fb | D | mm | 400 | 440 | 520 | 600 | 640 | 680 | 760 | 840 |
Lr | C | mm | 720 | 825 | 930 | 950 | 1060 | 1100 | 1175 | 1390 | |
Ketebalan | H3 | mm | 80 | 110 | 130 | 140 | 145 | 155 | 165 | 180 | |
Diameter lubang meja | ¢ | mm | 150 | 150 | 150 | 180 | 180 | 200 | 220 | 240 | |
Dimensi keseluruhan | Fb | A | mm | 1500 | 1585 | 1540 | 1765 | 2000 | 2040 | 2305 | 2600 |
Lr | B | mm | 945 | 1075 | 1200 | 1200 | 1300 | 1320 | 1420 | 1540 | |
Tinggi | H | mm | 2120 | 2390 | 2570 | 2725 | 3010 | 3035 | 3215 | 3800 | |
Tenaga motor | KW | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 |
