H bingkai dua titik tekan transfer engkol ganda

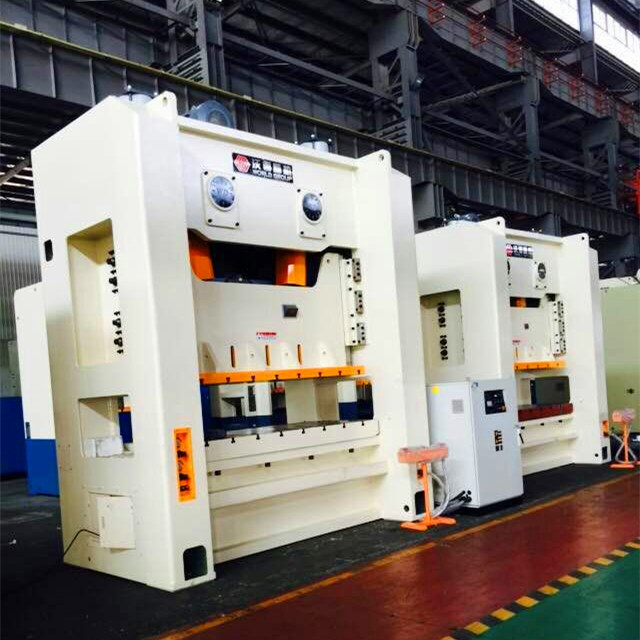

Jenis Blok Mono Seri JW36 Lurus Sisi Dua Poin Tekan Daya memiliki rentang kapasitas dari 110ton hingga 630ton. Tabel kerja ukuran besar yang cocok untuk die progresif dan die multi-stasiun. Press tipe engkol ini banyak digunakan untuk stamping suku cadang alat penahanan rumah, pembuatan kaleng dan produksi wastafel dapur. Unit Severtal Dua titik penekanan daya otomatis dapat bekerja dengan pengumpan koil dan transfer bar untuk saluran stamping otomatis penuh.

Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Model:
JW36
Merek:
WORLD

Fitur utama:

-Match dengan sistem transfer: Bilah transfer dan manipulator

-Match dengan saluran makan kumparan otomatis

-Box tipe bingkai pelat baja weled

-Pransmisi dengan roda gila, rem kopling dan roda gigi besar

Kontrol -PLC dengan HMI

-Kesusian ukuran guling

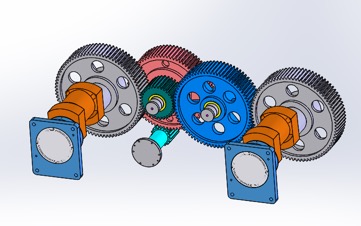

Sistem transmisi gigi berkualitas tinggi untuk tekan sisi lurus

Tipe Weled Gigi kembar besar, kekuatan yang lebih tinggi.
Penggilingan gigi
Kopling tipe basah torsi torsi tinggi
Lebih banyak transmisi gigi untuk memperpanjang jarak antara dua poros engkol. Desain yang dapat disesuaikan untuk meja yang lebih besar agar sesuai dengan ukuran progresif ukuran besar dan alat-alat stempel multi-stasiun.

Presisi Tinggi: Lebih Baik dari Standar Power Press Precision JIS-I

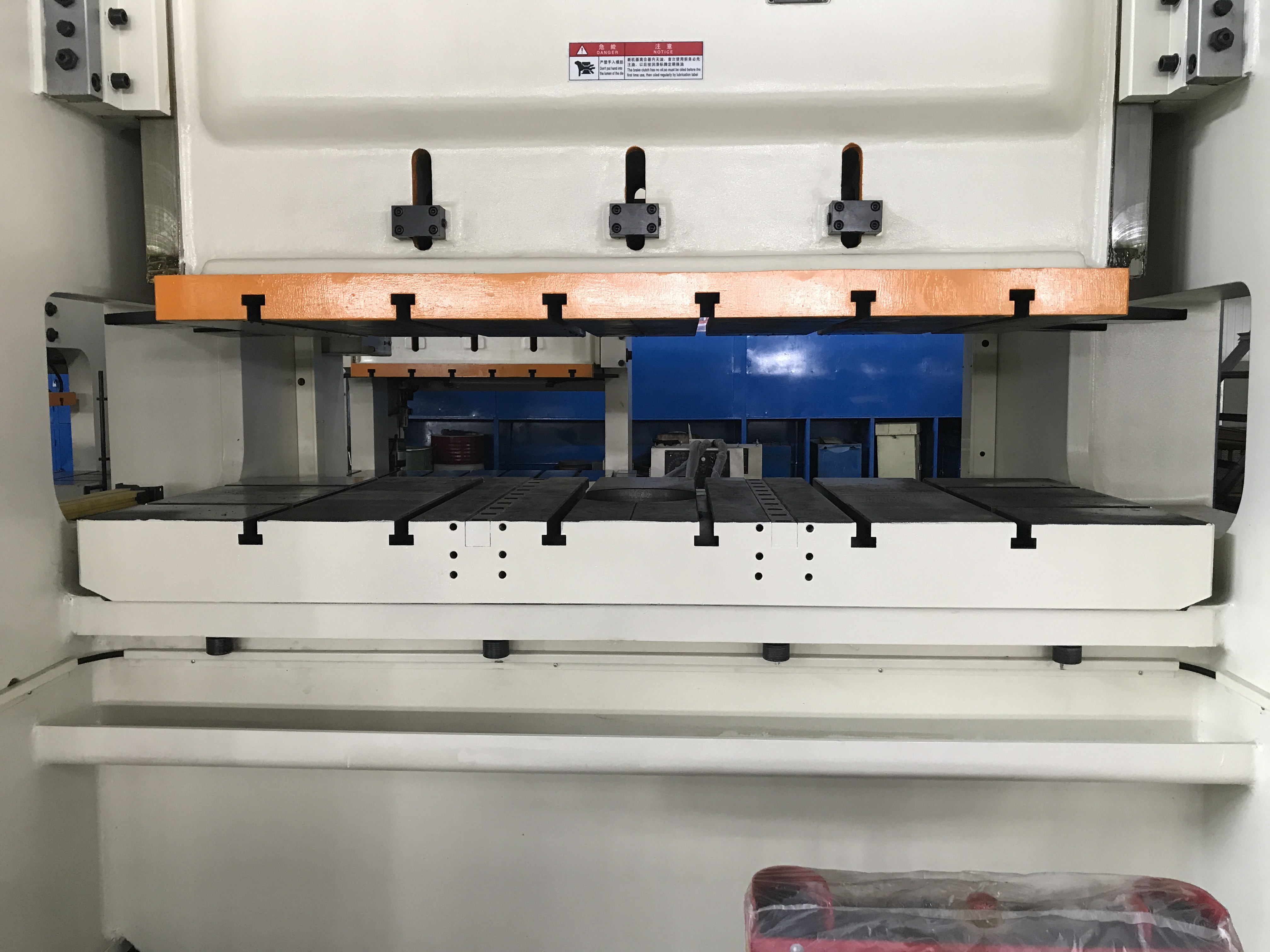

Delapan wajah Ram Gibs
Pelat geser perunggu yang diperpanjang
Baut beban anti-deviasi untuk penyesuaian celah pemandu RAM
Perawatan Perawatan Annealing Tubuh, Pemesinan oleh Pusat Penggilingan Berkualitas Tinggi

Keamanan untuk operasi

Mesin press adalah peralatan standar dengan sistem perlindungan kelebihan hidrolik
Katup solenoid keselamatan ganda untuk kopling dan rem
Tombol berhenti emmergency pada t berdiri dan tekan kembali
Hambatan cahaya dan blok pengaman die adalah opsional

Konsol pers engkol otomatis

Berdiri dengan bergerak dengan tombol jamur dua tangan dan sakelar penyesuaian ram
Layar sentuh LCD di HMI
Tipe tetap HMI dan kotak listrik bergerak dapat dipilih
Opetator dapat memeriksa status kerja dari layar
Alarm kesalahan dan solusi dapat ditampilkan di layar

Sebelumnya:

Berikutnya:

h bingkai transfer tekan Press transfer engkol ganda Dua Poin Transfer Press Press transfer engkol

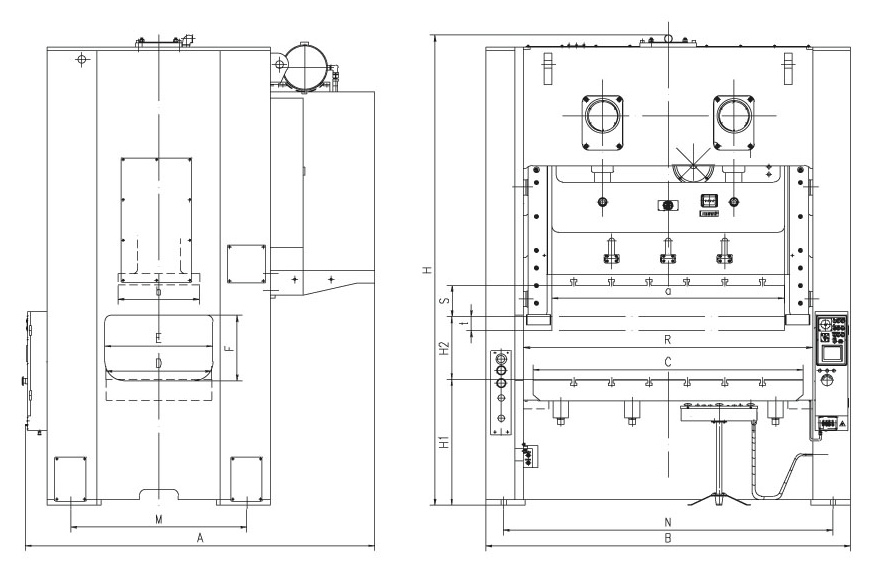

BARANG		KODE	UNIT	JW36-110	JW36-160	JW36-200	JW36-250
Kapasitas nominal			Kn	1100	1600	2000	2500
Panjang geser stroke		S	mm	180	200	250	280
Titik tonase dinilai			mm	5	6	7	7
Geser kecepatan stroke	Tetap		SPM	50	45	35	30
Geser kecepatan stroke	Variabel (opsional)		SPM	35-60	35-55	25-40	20-35
Max. Die Shut Height		H2	mm	400	450	500	550
Penyesuaian tinggi mati		t	mm	90	100	110	120
Ukuran jendela samping	F-b	E	mm	650	800	900	950
Ukuran jendela samping	Tinggi	F	mm	350	400	450	460
Jarak antara tegak		G	mm	1750	1900	2290	2570
Ukuran meja	F-b	D	mm	700	760	900	1000
	L-r	C	mm	1650	1800	2200	2500
	Ketebalan	H3	mm	140	150	170	180
Geser ukuran bawah	F-b	b	mm	600	700	800	900
Geser ukuran bawah	L-r	a	mm	1350	1500	1900	2200
Tinggi permukaan meja (dengan bantalan)		H1	mm	1035	1035	1135	1235
Dimensi keseluruhan	F-b	A	mm	1900	2300	2550	2650
	L-r	B	mm	2600	2700	3200	3600
	Tinggi	H	mm	3900	4000	4400	4800
Tenaga motor			KW	11	18.5	22	30
Tekanan udara			MPa	0.5	0.5	0.5	0.5
Berat (perkiraan)			kg	18000	21500	31500	39000

BARANG		KODE	UNIT	JW36-315	JW36-400	JW36-500	JW36-630
Kapasitas nominal			Kn	3150	4000	5000	6300
Panjang geser stroke		S	mm	280	300	300	300
Titik tonase dinilai			mm	7	8	8	8
Geser kecepatan stroke	Tetap		SPM	30	20	20	20
Geser kecepatan stroke	Variabel (opsional)		SPM	20-35	15-25	15-25	15-25
Max. Die Shut Height		H2	mm	550	600	650	650
Penyesuaian tinggi mati		t	mm	120	130	130	130
Ukuran jendela samping	F-b	E	mm	950	1000	1100	1200
Ukuran jendela samping	Tinggi	F	mm	460	550	600	650
Jarak antara tegak		G	mm	2570	2810	3200	3350
Ukuran meja	F-b	D	mm	1000	1100	1200	1300
	L-r	C	mm	2500	2700	3000	3100
	Ketebalan	H3	mm	190	200	210	220
Geser ukuran bawah	F-b	b	mm	900	1000	1100	1200
Geser ukuran bawah	L-r	a	mm	2200	2400	2700	2800
Tinggi permukaan meja		H1	mm	1285	1340	1340	1580
Dimensi keseluruhan	F-b	A	mm	2750	3250	3450	4000
	L-r	B	mm	3600	3850	4350	4550
	Tinggi	H	mm	4900	5600	6100	5850
Tenaga motor			KW	37	45	55	75
Tekanan udara			MPa	0.5	0.5	0.5	0.5
Berat (perkiraan)			kg	41500	54000	75500	103000

BARANG		KODE	UNIT	JW36-110	JW36-160	JW36-200	JW36-250
Kapasitas nominal			Kn	1100	1600	2000	2500
Panjang geser stroke		S	mm	180	200	250	280
Titik tonase dinilai			mm	5	6	7	7
Geser kecepatan stroke	Tetap		SPM	50	45	35	30
Geser kecepatan stroke	Variabel (opsional)		SPM	35-60	35-55	25-40	20-35
Max. Die Shut Height		H2	mm	400	450	500	550
Penyesuaian tinggi mati		t	mm	90	100	110	120
Ukuran jendela samping	F-b	E	mm	650	800	900	950
Ukuran jendela samping	Tinggi	F	mm	350	400	450	460
Jarak antara tegak		G	mm	1750	1900	2290	2570
Ukuran meja	F-b	D	mm	700	760	900	1000
	L-r	C	mm	1650	1800	2200	2500
	Ketebalan	H3	mm	140	150	170	180
Geser ukuran bawah	F-b	b	mm	600	700	800	900
Geser ukuran bawah	L-r	a	mm	1350	1500	1900	2200
Tinggi permukaan meja (dengan bantalan)		H1	mm	1035	1035	1135	1235
Dimensi keseluruhan	F-b	A	mm	1900	2300	2550	2650
	L-r	B	mm	2600	2700	3200	3600
	Tinggi	H	mm	3900	4000	4400	4800
Tenaga motor			KW	11	18.5	22	30
Tekanan udara			MPa	0.5	0.5	0.5	0.5
Berat (perkiraan)			kg	18000	21500	31500	39000

BARANG		KODE	UNIT	JW36-315	JW36-400	JW36-500	JW36-630
Kapasitas nominal			Kn	3150	4000	5000	6300
Panjang geser stroke		S	mm	280	300	300	300
Titik tonase dinilai			mm	7	8	8	8
Geser kecepatan stroke	Tetap		SPM	30	20	20	20
Geser kecepatan stroke	Variabel (opsional)		SPM	20-35	15-25	15-25	15-25
Max. Die Shut Height		H2	mm	550	600	650	650
Penyesuaian tinggi mati		t	mm	120	130	130	130
Ukuran jendela samping	F-b	E	mm	950	1000	1100	1200
Ukuran jendela samping	Tinggi	F	mm	460	550	600	650
Jarak antara tegak		G	mm	2570	2810	3200	3350
Ukuran meja	F-b	D	mm	1000	1100	1200	1300
	L-r	C	mm	2500	2700	3000	3100
	Ketebalan	H3	mm	190	200	210	220
Geser ukuran bawah	F-b	b	mm	900	1000	1100	1200
Geser ukuran bawah	L-r	a	mm	2200	2400	2700	2800
Tinggi permukaan meja		H1	mm	1285	1340	1340	1580
Dimensi keseluruhan	F-b	A	mm	2750	3250	3450	4000
	L-r	B	mm	3600	3850	4350	4550
	Tinggi	H	mm	4900	5600	6100	5850
Tenaga motor			KW	37	45	55	75
Tekanan udara			MPa	0.5	0.5	0.5	0.5
Berat (perkiraan)			kg	41500	54000	75500	103000
