J23 Eksentrik tipe tinju tinju

J23 Mesin Punching Eksentrik adalah tekan daya mekanik tipe umum. Casting besi dengan meja kerja yang dapat dimasukkan. Kiri ke kanan yang terletak crankshaft, kopling kunci bergulir kaku mekanis dan rem tipe pita, v gibs jenis v, penyesuaian ram manual, pelat geser di dalam RAM untuk perlindungan kelebihan beban. Pers tinju ini memiliki kapasitas dari 6.3ton hingga 125ton. J23 Mechanical Press cocok untuk meninju bagian -bagian kecil dan penempaan panas juga.

Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Model:
J23
Merek:
WORLD

Casting zat besi dengan perlakuan panas

Pers eksentrik mengadopsi bodi besi casting. Dua kaki casting menopang tubuh, terhubung dengan dua baut yang kuat. Tubuh dapat dimakamkan untuk beberapa sudut agar mudah menjatuhkan bagian -bagian stamping dan memo. Mesin World Precise menghasilkan bagian -bagian casting di pabriknya sendiri. Casting besi abu -abu dengan pasir dan resin.

6.3t-16t Small Press

Tekan ukuran sedang 25t-63t

Ukuran Besar Tekan Eksentrik dengan Silinder Keseimbangan Slide

80T-125T Tekan dengan silinder keseimbangan

Kopling jenis kunci bergulir mekanis

Pers kecil dioperasikan dengan pedal kaki dengan sistem kontrol mekanik, seperti 6.3ton, 10ton dan 16ton. Pedal kaki dan kontrol tombol dua tangan tersedia untuk 25ton dan penekan pukulan ukuran yang lebih besar.

Slide Balance Cylinder untuk 80ton dan ukuran yang lebih besar

Dua silinder keseimbangan slide di bagian atas untuk menyeimbangkan berat tekan ram dan alat atas. Tekan bisa bergerak lebih stabil.

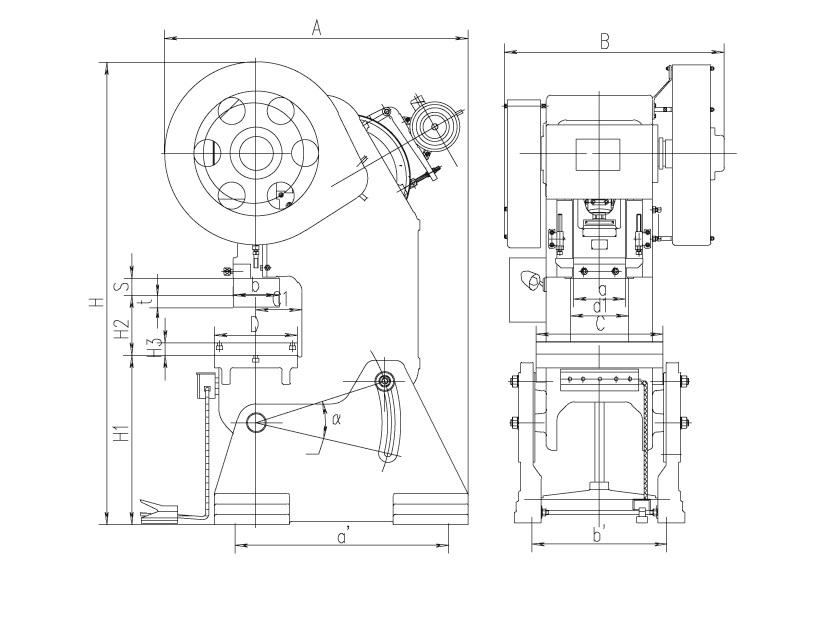

J23 Dimensi Press Eksentrik

Item		UNIT	J23-6.3	J23-10	J23-16	J23-25	J23-35	J23-40
Kapasitas		Kn	63	100	160	250	350	400
Stroke nominal		mm	2	2	2	2.5	3.5	6
Panjang geser stroke		mm	35	45	55	65	80	90
Waktu stroke per menit		SPM	170	145	125	55	50	45
Max. Die set tinggi		mm	150	180	220	270	290	320
Penyesuaian tinggi mati		mm	30	35	45	55	60	65
Kedalaman tenggorokan		mm	110	130	160	200	220	250
Jarak antara tegak		mm	150	180	220	270	280	340
Geser ukuran bawah	L-r	mm	140	170	200	250	250	300
Geser ukuran bawah	F-b	mm	120	150	180	220	220	260
Ukuran batang	Diameter	mm	30	30	40	40	40	50
Ukuran batang	Kedalaman	mm	55	55	60	60	60	70
Ukuran Bolster	L-r	mm	310	370	450	560	610	700
	F-b	mm	200	240	300	370	400	460
	Ketebalan	mm	30	35	40	50	60	65
Diameter lubang meja		mm	60	80	100	120	130	150
Max. Sudut yang termasuk		°	45	35	35	30	30	30
Tinggi permukaan		mm	750	730	750	800	815	850
Atas semua dimensi	L-r	mm	620	665	847	950	1058	1335
	F-b	mm	780	900	1150	1345	1460	1721
	Tinggi	mm	1503	1658	1910	2130	2225	2488
Jarak antara baut fondasi	L-r	mm	314	394	450	600	650	750
Jarak antara baut fondasi	F-b	mm	530	610	780	920	1020	1060
Tenaga motor		KW	0.75	1.1	1.5	2.2	4	5.5
Bobot		kg	400	576	1085	1780	2650	3540

Item		UNIT	J23-63	JB23-63	J23-80	J23-100	J23-125
Kapasitas nominal		Kn	630	630	800	1000	1250
Stroke nominal		mm	6	7	7	7	8
Panjang geser stroke		mm	110	110	120	140	150
Waktu stroke per menit		waktu	50	40	38	38	38
Max. Die set tinggi		mm	360	390	440	480	500
Penyesuaian tinggi die		mm	80	80	90	100	100
Kedalaman tenggorokan		mm	260	310	350	380	390
Jarak antara tegak		mm	350	420	450	560	550
Geser ukuran bawah	L-r	mm	300	400	430	540	540
Geser ukuran bawah	F-b	mm	260	360	360	480	480
Ukuran batang	Diameter	mm	50	50	60	60	60
Ukuran batang	Kedalaman	mm	70	70	75	75	75
Ukuran Bolster	L-r	mm	760	860	950	1080	1100
	F-b	mm	480	570	650	710	720
	Ketebalan	mm	80	80	100	120	130
Diameter lubang meja		mm	180	180	200	220	240
Max. Sudut yang termasuk		°	20	20	20	15	13
Tinggi permukaan		mm	810	850	850	850	860
Atas semua dimensi	L-r	mm	1350	1500	1715	1790	1790
	F-b	mm	1810	1958	2060	2404	2504
	Tinggi	mm	2740	2868	3290	3625	3715
Jarak antara baut fondasi	L-r	mm	850	920	1010	1130	1110
Jarak antara baut fondasi	F-b	mm	1180	1300	1360	1550	1710
Tenaga motor		KW	5.5	7.5	7.5	11	11
Bobot		kg	4550	5500	7390	10800	12035
