JH21B
WORLD
Lebih banyak panduan slide dengan pelat perunggu memberikan precison yang lebih tinggi untuk pers. Lebih cocok untuk tindik dan pemotongan lembaran logam. Kekakuan tinggi C Tipe body press dilas oleh pelat baja berkualitas tinggi. Konfigurasi lain sama dengan tipe JH21.

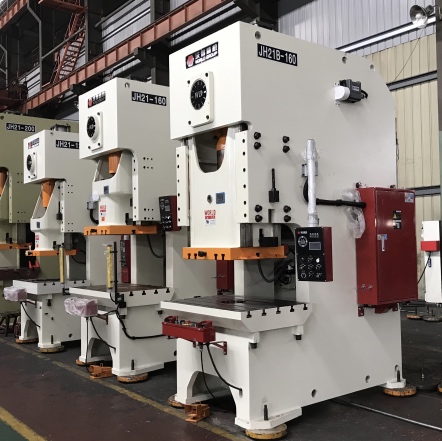

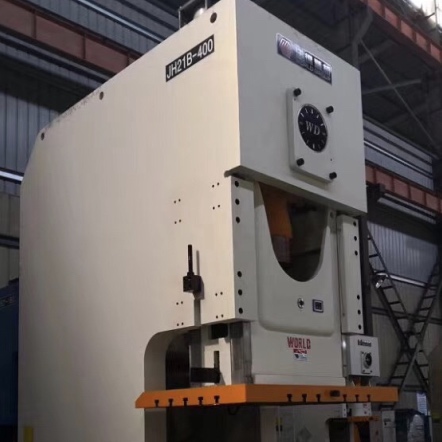

Delapan wajah Ram Gibs | JH21 Press vs JH21B Crank Press |
Mesin Press Automatic JH21B Mengadopsi Kopling dan Rem Jenis Basah. Perlengkapan transmisi dilas oleh cincin roda gigi tempa dengan flensa, yang lebih kuat dari gear casting standar. Sistem Pelumasan Pusat, Sistem Penyesuaian Motor RAM, Sistem Perlindungan Kelebihan Hidraulik adalah semua konfigurasi standar.
Lebih banyak panduan slide dengan pelat perunggu memberikan precison yang lebih tinggi untuk pers. Lebih cocok untuk tindik dan pemotongan lembaran logam. Kekakuan tinggi C Tipe body press dilas oleh pelat baja berkualitas tinggi. Konfigurasi lain sama dengan tipe JH21.
Delapan wajah Ram Gibs | JH21 Press vs JH21B Crank Press |
Mesin Press Automatic JH21B Mengadopsi Kopling dan Rem Jenis Basah. Perlengkapan transmisi dilas oleh cincin roda gigi tempa dengan flensa, yang lebih kuat dari gear casting standar. Sistem Pelumasan Pusat, Sistem Penyesuaian Motor RAM, Sistem Perlindungan Kelebihan Hidraulik adalah semua konfigurasi standar.
BARANG | KODE | UNIT | JH21B-160 | JH21B-200 | JH21B-250 | JH21B-315 | JH21B-400 | |
Kapasitas nominal | PE | Kn | 1600 | 2000 | 2500 | 3150 | 4000 | |
Titik tonase | mm | 6 | 6 | 6.5 | 7 | 8 | ||
Panjang geser stroke | S | mm | 200 | 220 | 220 | 220 | 250 | |
Geser geser | Tetap | SPM | 45 | 45 | 30 | 30 | 30 | |
Variabel (opsional) | SPM | 30-45 | 25-45 | 20-30 | 20-30 | 20-30 | ||
Max. Tutup tinggi | H2 | mm | 400 | 450 | 500 | 500 | 550 | |
Penyesuaian Tinggi Tutup | t | mm | 100 | 110 | 120 | 120 | 120 | |
Kedalaman tenggorokan | C1 | mm | 400 | 430 | 450 | 450 | 490 | |
Jarak antar kolom | d1 | mm | 736 | 910 | 980 | 980 | 1050 | |
Geser ukuran bawah | F-b | b | mm | 580 | 650 | 700 | 700 | 750 |
L-r | a | mm | 700 | 880 | 950 | 950 | 1020 | |
Ukuran lubang betis | Diameter | d | mm | 70 | 70 | 70 | 70 | 70 |
Kedalaman | I | mm | 100 | 100 | 130 | 130 | 130 | |
Ukuran meja | F-b | D | mm | 760 | 840 | 880 | 880 | 950 |
L-r | C | mm | 1175 | 1390 | 1500 | 1540 | 1700 | |
Ketebalan | H3 | mm | 165 | 180 | 190 | 190 | 210 | |
Diameter lubang meja | ¢ | mm | 220 | 250 | 270 | 270 | 290 | |
Dimensi keseluruhan | F-b | A | mm | 2305 | 2600 | 2660 | 2720 | 2850 |
L-r | B | mm | 1420 | 1540 | 1640 | 1680 | 1750 | |
Tinggi | H | mm | 3215 | 3800 | 3865 | 3865 | 4150 | |
Daya motor | KW | 15 | 18.5 | 22 | 30 | 37 | ||
Berat (perkiraan) | kg | 13600 | 19200 | 23200 | 26600 | 31600 |
