JH21Z
WORLD

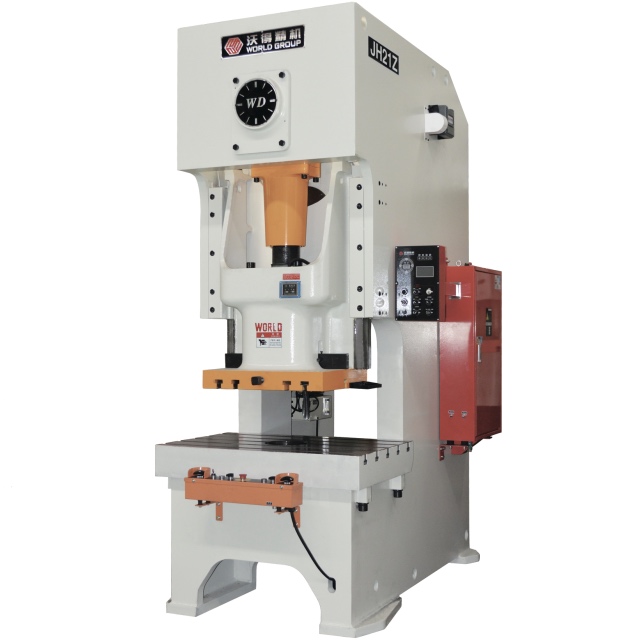

JH21Z kecepatan cepat C tipe engkol tekan panjang stroke lebih pendek dari standar crank press JH21. Titik tonase juga sedikit lebih kecil. Kecepatannya lebih cepat, cocok untuk bagian logam lembaran tipis yang mengosongkan dan memotong. Sistem pelumasan minyak otomatis dan semak poros berkualitas tinggi memastikan pelumasan dan pengendalian suhu, meskipun kecepatannya secepat itu. Kinerja yang andal dan efisiensi kerja yang tinggi.
Tekan kecepatan cepat otomatis ini lebih lambat dari tekan kecepatan tinggi standar. Tetapi biayanya juga jauh lebih rendah. Pelanggan Tidak perlu membayar lebih jika proses stamping tidak memerlukan kecepatan tinggi seperti 200 SPM. JH21Z Crank Press dirancang untuk mencocokkan permintaan pers kecepatan sedang. Seperti garis blanling otomatis untuk bagian EI dan pelat rantai.
Kontrol PLC dengan HMI
Sistem pelumasan minyak pusat otomatis
Sistem Perlindungan Kelebihan Hidrolik
Pengontrol cam
Counter dan counter yang sudah ditentukan sebelumnya
Sendi yang salah makan
Sensor Stroke Anti-Repeat
Bantalan pemasangan anti-getaran
Cahaya kerja
Indikator ketinggian mati
JH21Z kecepatan cepat C tipe engkol tekan panjang stroke lebih pendek dari standar crank press JH21. Titik tonase juga sedikit lebih kecil. Kecepatannya lebih cepat, cocok untuk bagian logam lembaran tipis yang mengosongkan dan memotong. Sistem pelumasan minyak otomatis dan semak poros berkualitas tinggi memastikan pelumasan dan pengendalian suhu, meskipun kecepatannya secepat itu. Kinerja yang andal dan efisiensi kerja yang tinggi.
Tekan kecepatan cepat otomatis ini lebih lambat dari tekan kecepatan tinggi standar. Tetapi biayanya juga jauh lebih rendah. Pelanggan Tidak perlu membayar lebih jika proses stamping tidak memerlukan kecepatan tinggi seperti 200 SPM. JH21Z Crank Press dirancang untuk mencocokkan permintaan pers kecepatan sedang. Seperti garis blanling otomatis untuk bagian EI dan pelat rantai.
Kontrol PLC dengan HMI
Sistem pelumasan minyak pusat otomatis
Sistem Perlindungan Kelebihan Hidrolik
Pengontrol cam
Counter dan counter yang sudah ditentukan sebelumnya
Sendi yang salah makan
Sensor Stroke Anti-Repeat
Bantalan pemasangan anti-getaran
Cahaya kerja
Indikator ketinggian mati
BARANG | KODE | UNIT | JH21Z-25 | JH21Z-45 | JH21Z-60 | JH21Z-80 | JH21Z-125 | |
Kapasitas nominal | Pe | Kn | 250 | 450 | 600 | 800 | 1250 | |
Poin tonase | mm | 2 | 2.5 | 2.5 | 3.2 | 3.6 | ||
Panjang geser stroke | S | mm | 40 | 50 | 55 | 60 | 70 | |
Geser geser | Tetap | SPM | 140 | 130 | 120 | 120 | 90 | |
Variabel | SPM | 95-165 | 85-155 | 80-145 | 80-145 | 60-110 | ||
Max. Tutup tinggi | H2 | mm | 200 | 240 | 260 | 290 | 320 | |
Penyesuaian Tinggi Tutup | t | mm | 30 | 30 | 40 | 40 | 40 | |
Kedalaman tenggorokan | C1 | mm | 135 | 180 | 210 | 240 | 270 | |
Jarak antar kolom | d1 | mm | 450 | 515 | 560 | 610 | 670 | |
Geser ukuran bawah | F-b | b | mm | 250 | 340 | 480 | 460 | 520 |
L-r | a | mm | 360 | 400 | 400 | 540 | 620 | |
Ukuran lubang betis | Diameter | d | mm | 50 | 50 | 50 | 50 | 70 |
Kedalaman | I | mm | 50 | 60 | 70 | 70 | 80 | |
Ukuran meja | F-b | D | mm | 250 | 340 | 400 | 460 | 520 |
L-r | C | mm | 720 | 825 | 930 | 950 | 1100 | |
Ketebalan | H3 | mm | 60 | 80 | 100 | 110 | 125 | |
Diameter lubang meja | ¢ | mm | 150 | 150 | 150 | 180 | 200 | |
Dimensi keseluruhan | F-b | A | mm | 1500 | 1585 | 1540 | 1765 | 2040 |
L-r | B | mm | 945 | 1075 | 1200 | 1200 | 1320 | |
Tinggi | H | mm | 1900 | 2050 | 2150 | 2480 | 2700 | |
Tenaga motor | KW | 3 | 5.5 | 5.5 | 7.5 | 11 | ||
Berat (perkiraan) | kg | 2350 | 3350 | 5050 | 6050 | 9050 |
BARANG | KODE | UNIT | JH21Z-160 | JH21Z-200 | JH21Z-250 | JH21Z-315 | JH21Z-400 | |
Kapasitas nominal | Pe | Kn | 1600 | 2000 | 2500 | 3150 | 4000 | |
Poin tonase | mm | 4 | 4 | 4 | 4 | 4 | ||
Panjang geser stroke | S | mm | 80 | 100 | 100 | 100 | 100 | |
Geser geser | Tetap | SPM | 80 | 65 | 55 | 55 | 55 | |
Variabel | SPM | 50-95 | 45-80 | 35-65 | 35-65 | 35-65 | ||
Max. Tutup tinggi | H2 | mm | 350 | 380 | 420 | 420 | 450 | |
Penyesuaian Tinggi Tutup | t | mm | 50 | 50 | 50 | 60 | 60 | |
Kedalaman tenggorokan | C1 | mm | 300 | 335 | 360 | 360 | 385 | |
Jarak antar kolom | d1 | mm | 696 | 910 | 980 | 980 | 1050 | |
Geser ukuran bawah | F-b | b | mm | 580 | 650 | 700 | 700 | 750 |
L-r | a | mm | 700 | 880 | 950 | 950 | 1020 | |
Ukuran lubang betis | Diameter | d | mm | 70 | 70 | 70 | 70 | 70 |
Kedalaman | I | mm | 100 | 100 | 130 | 130 | 140 | |
Ukuran meja | F-b | D | mm | 580 | 650 | 700 | 700 | 750 |
L-r | C | mm | 1175 | 1390 | 1500 | 1540 | 1700 | |
Ketebalan | H3 | mm | 135 | 150 | 160 | 160 | 180 | |
Diameter lubang meja | ¢ | mm | 220 | 240 | 240 | 240 | 240 | |
Dimensi keseluruhan | F-b | A | mm | 2305 | 2600 | 2660 | 2720 | 2850 |
L-r | B | mm | 1420 | 1540 | 1640 | 1680 | 1750 | |
Tinggi | H | mm | 2950 | 3450 | 3500 | 3500 | 3780 | |
Tenaga motor | KW | 15 | 18.5 | 22 | 30 | 37 | ||
Berat (perkiraan) | kg | 13000 | 18800 | 22700 | 25900 | 30900 |
