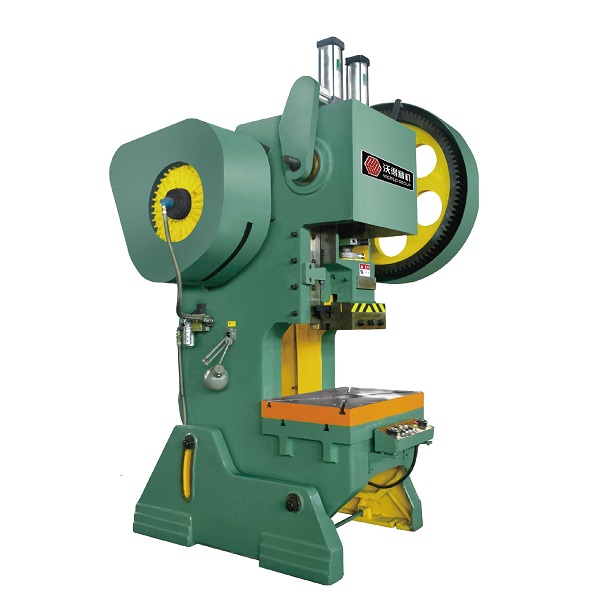

JH23 CLINTIBLINE CRANK CRANK TYPE PNEUMATIC PRESS

JH23 Bingkai celah tipe engkol tekan pneumatik mengadopsi kopling tipe kering dan rem alih -alih menggulung kopling jenis kunci. JH23 Punching Press dapat bekerja sebagai inci, stroke tunggal dan sapuan terus menerus. Ram tekan engkol dapat berhenti di titik mana pun setelah tekan tombol berhenti darurat. JH23 CANK TYPE EKCENTRIC PRESS adalah mesin press tipe keselamatan umum untuk bagian tinju dan stamping bagian logam.

Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Model:
JH23
Merek:
WORLD

JH23 Bingkai celah tipe engkol tekan pneumatik mengadopsi kopling tipe kering dan rem alih -alih menggulung kopling jenis kunci. JH23 Punching Press dapat bekerja sebagai inci, stroke tunggal dan sapuan terus menerus. Ram tekan engkol dapat berhenti di titik mana pun setelah tekan tombol berhenti darurat. JH23 CANK TYPE EKCENTRIC PRESS adalah mesin press tipe keselamatan umum untuk bagian tinju dan stamping bagian logam.

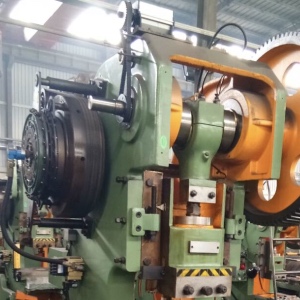

Kopling pneumatik tipe kering untuk pers eksentrik

Kopling pneumatik untuk mesin press engkol menyediakan opsi mode kerja sebagai inci, sapuan tunggal dan kontinu. Lebih mudah untuk menyesuaikan ketinggian die shut agar sesuai dengan alat stempel yang berbeda dengan mode kerja inci. Slide mesin tekan engkol dapat berhenti di titik mana pun dengan bantuan sistem rem pneumatik.

Konfigurasi Pers Pneumatik Jenis Crank:

Casting Iron Body
kopling pneumatik tipe kering
Perlengkapan besar transmisi
poros engkol yang dipalsukan
Casting Ram dan Conrod
sekrup bola tempa
Casting Iron Bolster
pelat geser mekanik di dalam ram untuk perlindungan kelebihan beban
konsol listrik

Sebelumnya:

Berikutnya:

engkol jenis pneumatik mesin press jenis c pneumatik engkol pers jenis engkol pneumatik press jenis engkol mesin meninju press jenis engkol listrik pneumatik press inclinable engkol tekan pneumatik engkol tekan inclinablee jenis engkol pneumatik press engkol jenis tekan inclinablee mesin press engkol

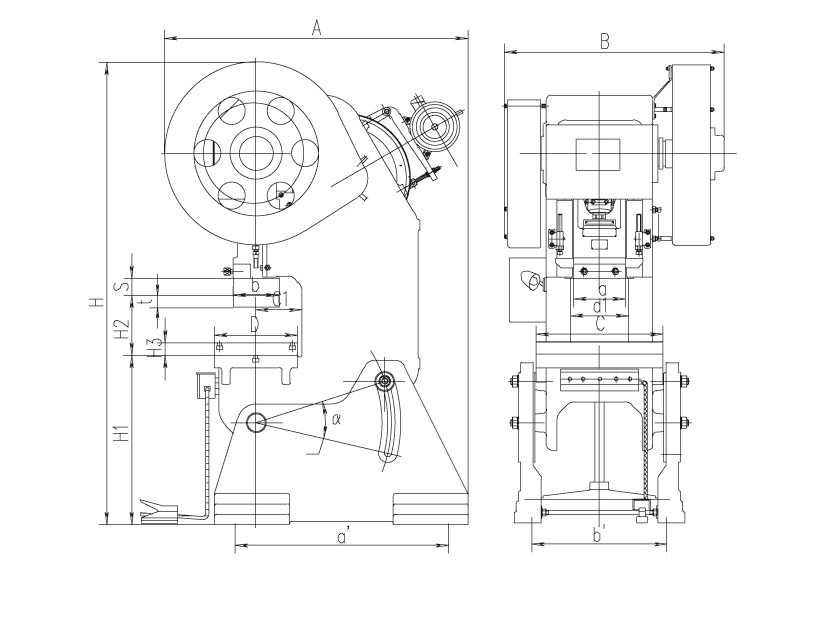

Item		UNIT	JH23-16	JH23-25	JH23-35	JH23-40	JH23-63	JH23-80	JH23-100
Kapasitas nominal		Kn	160	250	350	400	630	800	1000
Stroke nominal		mm	2	2.5	3.5	6	6	7	7
Panjang geser stroke		mm	55	75	80	90	110	120	140
Waktu stroke per menit		waktu	125	65	60	50	50	38	38
Max. Die set tinggi		mm	220	260	290	320	390	440	480
Penyesuaian tinggi die		mm	45	55	60	65	80	90	100
Kedalaman tenggorokan		mm	160	200	220	250	310	350	380
Jarak antara tegak		mm	220	270	280	340	420	450	560
Geser ukuran bawah	L-r	mm	200	250	250	300	400	430	540
Geser ukuran bawah	F-b	mm	180	220	220	260	360	360	480
Ukuran batang	Diameter	mm	40	40	40	50	50	60	60
Ukuran batang	Kedalaman	mm	60	60	60	70	70	75	75
Ukuran Bolster	L-r	mm	450	560	610	700	860	950	1080
	F-b	mm	300	370	400	460	570	650	710
	Ketebalan	mm	40	50	60	65	80	100	120
Diameter lubang meja		mm	100	120	130	150	180	200	220
Max. Sudut yang termasuk		°	35	30	30	30	20	20	15
Tinggi permukaan		mm	750	800	805	850	850	850	850
Atas semua dimensi	L-r	mm	1050	1170	1195	1376	1560	1915	2180
	F-b	mm	1200	1345	1462	1750	1930	2060	2404
	Tinggi	mm	1960	2132	2215	2488	2740	3290	3625
Jarak antara baut fondasi	L-r	mm	450	600	650	750	920	1010	1130
Jarak antara baut fondasi	F-b	mm	780	920	1020	1060	1300	1360	1550
Tenaga motor		KW	1.5	3	4	5.5	7.5	7.5	11
Bobot		kg	1185	2050	2530	3590	5440	7860	11250
