JS31 Lurus Sisi Single Titik Tekan Tekan

Titik tunggal h bingkai gear excentric tekan cocok untuk pemotongan bagian logam, meninju, menggambar dan blanking. Tekan gear memiliki panjang stroke panjang dengan energi tinggi. Ini banyak digunakan untuk pelek mobil, pressure cooker dan produksi botol baja. Pers tunggal eksentrik ini memiliki rentang kapasitas dari 125ton hingga 2000ton. Struktur pers besar adalah tipe batang pengikat, sedangkan ukuran ukuran kecil dapat berupa tipe blok mono.
Status ketersediaan:
Kuantitas:
  • JS31

  • WORLD

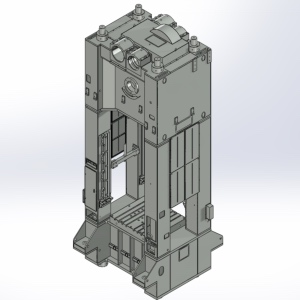

Struktur pers gigi eksentrik JS31

Struktur bingkai H yang kuat dari tekan gear titik ekscentik tunggal

Pers yang lebih kecil seperti 160ton, 250ton, 315ton dan 400ton presses adalah setrika casting tipe blok mono. Tubuh press yang lebih besar adalah tipe baja batang pengikat tipe las. Kopling tipe kering ada di bagian atas dan slide bergerak di sepanjang 8 panduan wajah di tengah bingkai.

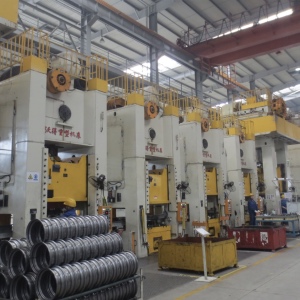

Aplikasi pers eksentrik untuk pelek

Aplikasi Pembentukan Logam dari Tekan Drive Gear Eksentrik

.Metal pembentukan pot

.Metal pembentukan pelek mobil

.hot penempaan cincin bantalan

.hot menempa katup

.Metal membentuk dan menggambar cangkir

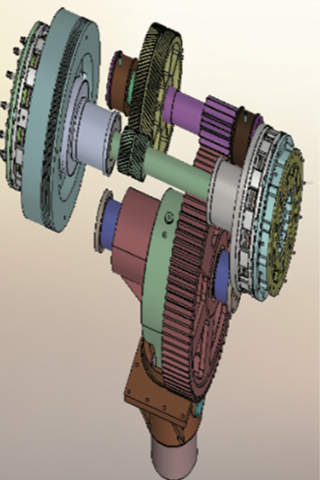

transmisi gigi eksentrik satu titik

Transmisi gear eccetric satu titik

Transmisi gigi eksentrik dapat memberikan panjang stroke yang lebih panjang dari crank press. JS Eccetric Gear Press memiliki engergy yang lebih kuat daripada crank press konvensional, yang lebih cocok untuk proses menggambar lembaran logam.

Kopling dan rem kering tipe terpisah. Blok kopling dapat berubah untuk pemeliharaan di masa depan. Izin blok kopling dapat disesuaikan untuk memastikan masa pakai lebih dari 5 tahun.

Gear tipe baja yang dilas baja kekuatan tinggi. Gigi geat digiling untuk kebisingan yang lebih rendah. Perlengkapan berkecepatan tinggi adalah tipe herringbone.


Parameter teknis tekan gear drive

Parameter Satuan JS31-125 JS31-160 JS31-200 JS31-250 JS31-315 JS31-400A JS31-400B JS31-400C
Kapasitas nominal Kn 1250 1600 2000 250 3150 4000 4000 4000
Stroke tekanan nominal mm 7 8 10 10 12 13 13 13
Geser stroke mm 130 160 200 200 220 250 250 400
Stroke per menit mm 35 32 32 28 28 25 20 20
Max Die Set Tinggi
350 385 500 460 520 530 565 550
Penyesuaian tinggi die mm 100 140 120 160 160 160 160 250
Geser ukuran bawah L × r mm 550 510 700 700 700 810 1230 1230
F × b mm 550 560 700 670 670 810 1000 1000
Ukuran Bolster L × r mm 700 710 800 850 850 990 1240 1240
F × b mm 750 790 850 900 900 1060 1200 1200
Parameter Satuan JS31-500 JS31-500A JS31-630 JS31-630A JS31-800 JS31-1000 JS31-1250 JS31-1600
Kapasitas nominal Kn 5000 5000 6300 6300 8000 1000 12500 16000
Stroke tekanan nominal mm 13 13 13 13 13 13 13 13
Geser stroke mm 250 400 400 400 500 500 500 500
Stroke per menit mm 250 20 16 18 10 10 10 10
Max Die Set Tinggi
530 580 830 690 750 800 800 950
Penyesuaian tinggi die mm 160 200 300 200 300 300 300 300
Geser ukuran bawah L × r mm 810 1500 1600 1450 1500 1600 1800 1700
F × b mm 810 1100 1450 1100 1600 1500 1600 1850
Ukuran Bolster L × r mm 990 1500 1600 1450 1600 1600 1800 1900
F × b mm 1060 1100 1450 1100 1600 1600 1600 1750
