JS36 Two Points Eccentric Gear Press

Sisi lurus dua titik pers gigi eksentrik memiliki energi yang lebih besar, panjang stroke yang lebih panjang dan ketinggian tutup yang lebih besar dari general engkol gelas. Tekan drive gear eksentrik cocok untuk gambar lembaran logam, ekstrusi, dan lentur. Beberapa gear eksentrik dua poin penekan bertindak sebagai jalur stamping otomatis untuk produksi suku cadang mobil. JS36 H Frame Two Points Gear Press memiliki kisaran tonase dari 250ton hingga 2000ton. Ukuran meja, tinggi tutup dan panjang stroke semuanya dapat disesuaikan.
Status ketersediaan:
Kuantitas:
  • JS36
  • WORLD

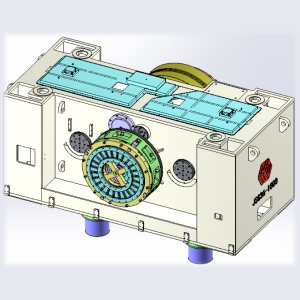

Dua poin roda gigi tekan mahkota

Mahkota dua poin pers gigi

1. Sistem penggerak motor utama memastikan kapasitas nominal slide pada titik -titik gaya.

2. Kopling dan rem pneumatik jenis terpisah, aman dan andal.

3. Roda gila dipasang di semak pendukung di badan pers. Poros drive roda gila hanya mentransfer torsi kerja tanpa beban lentur yang disebabkan oleh bobot self-roda.

4. Kopling dan penggunaan kopling katup solenoid keamanan merek yang terkenal dengan fungsi monitor abnormal.

5. Pengontrol CAM mekanik dan listrik diadopsi. Dengan fungsi stroke anti-repeat pada mode kerja stroke tunggal.

6. Sistem Drive Utama menggunakan V Belt. Drive atas, roda gigi transmisi yang berlawanan, dengan semak -semak dan tiang panduan.

7. Cincin roda gigi transmisi, hub roda dan jari -jari roda dilas bersama dan kemudian dengan perlakuan anil. Cincin gear palsu, perlakuan kekerasan permukaan gigi dan kemudian menggiling.

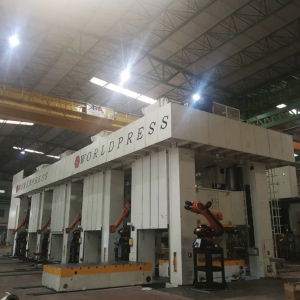

Jalur tekan gigi suku cadang mobil

Saluran tekan gigi otomatis untuk cap suku cadang otomatis

JS36 Two Points Gear Press banyak digunakan untuk stamping suku cadang mobil, seperti kap mesin, pintu, atap dll. Garis penekan otomatis mencakup satu unit 1250t tekan, 3 unit 800T tekan. Garis yang lebih besar memiliki gear tekan 1600T atau tekan hidrolik di kepala. Garis yang lebih kecil termasuk 800ton, 630ton, 630ton dan 400ton Press.

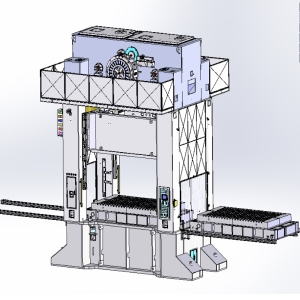

Tabel tekan gear yang dapat dipindahkan

Opsi Otomatis untuk Mesin Press Gear

1. Tabel bergerak tunggal, meja kerja ganda ke kanan ke kanan, type type movable bolsters.

2. Bantal udara, stroke tetap atau panjang stroke yang dapat disesuaikan, dengan atau tanpa fungsi kunci

3. Klem Die Hidrolik

4. Monitor tonase

5. Transfer robot

Parameter teknis drive gear eksentrik pressn JS36

Parameter Satuan JS36-250 JS36-315 JS36-400 JS36-500 JS36-630
Kapasitas nominal Kn 2500 3150 4000 5000 6300
Stroke tekanan nominal mm 13 13 13 13 13
Panjang geser stroke mm 400 400 400 500 500
Stroke per menit SPM 16-25 16-25 13-20 13-20 13-18
Max Die Shut Height mm 600 700 800 800 900
Penyesuaian tinggi die mm 250 250 300 350 400
Ukuran Bolster L × r mm 2300 2500 2800 2900 3000
F × b mm 1300 1400 1500 1600 1600
Geser ukuran bawah L × r mm 2300 2500 2800 2900 3000
F × b mm 1300 1400 1500 1600 1600
Tenaga motor KW 30 37 45 55 75
Parameter Satuan JS36-800 JS36-1000 JS36-1250 JS36-1600 JS36-2000
Kapasitas nominal Kn 8000 10000 12500 16000 20000
Stroke tekanan nominal mm 13 13 13 13 13
Panjang geser stroke mm 500 500 600 600 600
Stroke per menit SPM 10-16 10-16 9-14 8-12 8-12
Max Die Shut Height mm 1000 1100 1200 1200 1200
Penyesuaian tinggi die mm 400 400 500 500 500
Ukuran Bolster L × r mm 3200 3200 3200 3500 4000
F × b mm 1800 1800 1800 1800 2000
Geser ukuran bawah L × r mm 3200 3200 3200 3500 4000
F × b mm 1800 1800 1800 1800 2000
Tenaga motor KW 90 110 132 160 160
