JX36 TING TYPE ROD MESIN PRESS CRank Double

Jenis tie batang ganda tekan daya engkol ganda dengan ukuran meja besar, cocok untuk stamping lembaran besar, stamping die progresif dan stamping multi-stasiun. JX36 Mesin Press Otomatis memiliki tonase dari 400ton hingga 1250to, panjang tabel maksimum hingga 4000mm dan lebar maksimum hingga 2000mm. Bolster yang dapat ditarik adalah opsional untuk produksi stamping yang lebih otomatis. Tekan mahkota, kolom, geser dan alas diperbaiki oleh batang pengikat, mudah untuk membongkar pengiriman.
Status ketersediaan:
Kuantitas:
  • JX36

  • WORLD

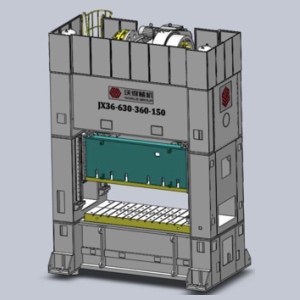

JX36 Double Crank Press Frame

Struktur yang kuat dari tie dasi double crank stamping press

1. Struktur utama adalah bingkai tipe H dekat, termasuk tDia mahkota, geser, kolom, dan pangkalan. Batang pengikat 4 buah memperbaiki semua bagian dengan erat.

2. Pin lokasi digunakan untuk memasang mahkota, kolom, dan pangkalan untuk memastikan lokasi bingkai yang tepat.

3. Mahkota, geser, alas, kolom, dan guling adalah semua jenis kotak yang dilas dengan perlakuan suhu dan perlakuan peledakan pasir. Kekakuan tinggi dan permukaan yang bagus untuk dilukis.

4. Desain struktur yang dioptimalkan memastikan stabilitas dan presisi selama masa depan kerja di masa depan.

5. Ruang pemeliharaan dan inspeksi yang cukup dipertimbangkan dalam desain fondasi asli.

Sistem transmisi crank press

Sistem transmisi tekan daya engkol ganda

1. Kopling dan rem terpisah, kopling kering.

2. Dengan katup solenoid dual-safety.

3. Baik pengontrol CAM listrik dan pengontrol CAM mekanis, keamanan ganda.

4. Bertahan di dalam dengan pelumasan.

5. Blok kopling jenis mengambang. Sesuaikan gasket lebih lama masa pakai blok kopling.

Parameter teknis mesin crank engkol otomatis

Parameter Satuan JX36-400 JX36-500 JX36-630 JX36-800 JX36-1000 JX36-1250
Kapasitas nominal Kn 4000 5000 6300 8000 10000 12500
Titik tonase mm 12 12 12 12 12 13
Panjang stroke mm 300 300 350 350 400 400
Geser geser per menit. SPM 20-30 20-30 20-30 15-25 15-25 15-25
Max. Die set tinggi mm 650 650 700 800 900 1000
Penyesuaian tinggi die mm 200 200 250 250 250 250
Ukuran Bolster Fxb mm 1300 1500 1500 2000 2000 2000
Lxr mm 3000 3000 3600 4000 4000 4000
Tangkuk ketebalan mm 220 220 250 250 250 250
Geser ukuran bawah Fxb mm 1300 1500 1500 2000 2000 2000
Lxr mm 3000 3000 3600 4000 4000 4000
Ukuran pembukaan samping Fxb mm 1000 1100 1200 1600 1600 1600
H mm 650 650 700 800 900 1000
Tinggi permukaan mm 710 710 710 710 710 710
Tinggi di atas lantai mm 6035 6270 7000 8000 9000 9700
Tenaga motor KW 45 55 75 90 110 132
