Jh21 c bingkai tekan daya engkol tunggal

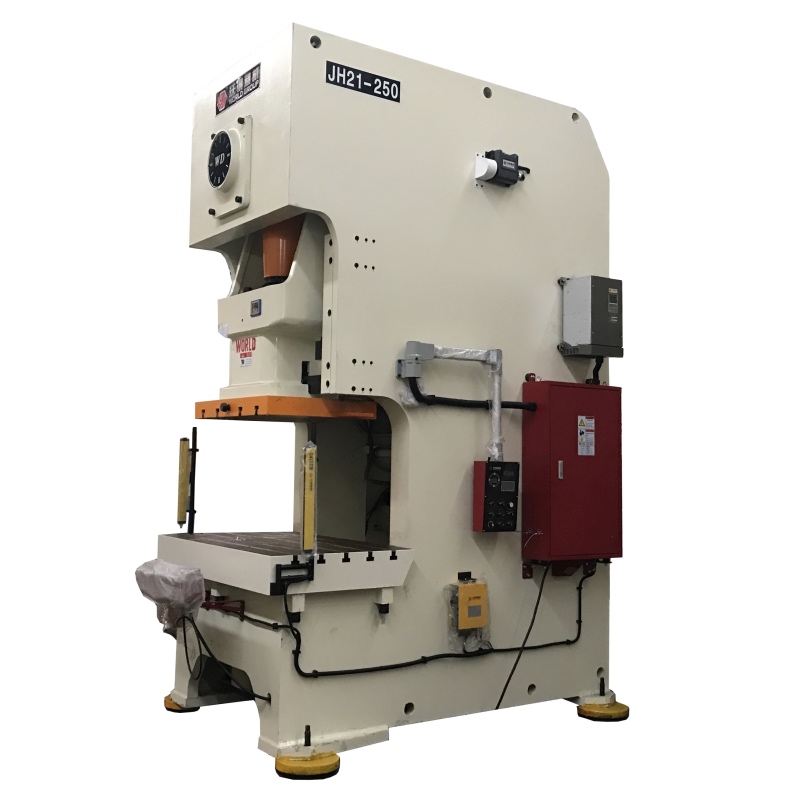

Most popular c type press machine for sheet metal parts stamping, punching, cutting, bending, trimming and blanking process. Press tonnages are from 25ton to 400ton. JH21 c frame press is standard equip with PLC, touch screen HMI, wet type pneumatic clutch and brake, safety solenoid valve, hydraulic overload pump, automatic grease lubricant pump and slide balance cylinders. Safety light barriers, frequency inverter for adjustable stroke speeds, piston type die cushion, die quick change clamps, tonnage monitor, safety die block are all optional. This single crank press can work with coil sheet roller feeder to act as an automatic press. Several automatic presses with transfer system such as manipulators can work as full automatic press line.

Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Model:
JH21
Merek:
WORLD

Kopling dan rem pneumatik tipe basah dunia untuk mesin tekan daya

Mesin World Precise menghasilkan roda gila, poros penggerak, cincin roda gigi dan merakit kopling dengan cakram gesekan dan segel yang diimpor. Cakram gesekan adalah rendaman minyak yang lebih baik untuk pelumasan dan pendinginan. Semua cengkeraman harus lulus pengujian suhu dan pengujian keseimbangan berat. Kopling basah memiliki manfaat seperti masa pakai yang lebih lama, kebisingan yang lebih rendah, biaya perawatan yang lebih murah dan perawatan yang lebih mudah, dibandingkan dengan kopling jenis kering. Khusus untuk stamping bagian -bagian alat pegangan rumah karena permintaan pembersih yang lebih ketat.

PLC untuk kontrol pers pneumatik

Sistem Kontrol Logistik yang Dapat Diprogram adalah Lengkap Standar untuk Semua Tekan Daya Otomatis Merek Dunia. Schneider, Omron, Panasonic semuanya tersedia. Pompa pelumasan minyak otomatis juga dikendalikan oleh PLC dan operator dapat mengatur waktu dan frekuensi pelumasan melalui HMI. Pers dapat bekerja sebagai inci, stroke tunggal dan sapuan terus menerus. Ada tombol berhenti darurat pada panel kontrol untuk digunakan darurat. Status kerja pers dapat diperiksa melalui HMI juga.

Sistem Perlindungan Kelebihan Hidraulik untuk Mesin Pers Pneumatik

World Press menggunakan sistem perlindungan kelebihan hidrolik alih -alih pelat geser mekanik konvensional dengan keandalan yang lebih tinggi dan aksi yang lebih sensitif. Jika operasi yang salah atau tekan kelebihan beban, oli hidrolik tekanan tinggi di bawah mangkuk akan kembali ke tangki oli pompa kelebihan beban. Sementara itu sinyal akan dikirim ke pers dan pers akan segera berhenti untuk melindungi dadu dan pneumatik power pow. Ada sakelar reset pada panel kontrol dan pompa kelebihan beban akan memompa oli hidrolik kembali ke RAM. Tekan akan siap lagi untuk operasi.

Stuctur kompak tekan tipe C

1. Cross yang terletak crankshaft

2. Motor dan kopling ada di belakang

3. Dua silinder keseimbangan slide

4. B steel bingkai C baja las, perlakuan anil

5. Pompa berlebih, pompa minyak dan sistem pneumatik semuanya ada di belakang

Panduan geser tipe persegi panjang presisi tinggi untuk tekan bingkai celah

Panjang persegi panjang tipe enam wajah slide ram dengan pelat perunggu yang dipasang pada bodi pers. Presisi yang lebih tinggi dan kehidupan permukaan yang lebih panjang. Kesenjangan pemandu dapat disesuaikan dengan baut di depan. Semua Rams casting di World Factory and Machining oleh CNC Milling Center. Sistem pelumasan minyak otomatis menyediakan pelumas yang tepat untuk pemandu. Kebisingan yang andal, stabil dan lebih rendah.

Batang con dengan sekrup bola untuk mesin tekan daya

1. Casting Con Rod, Forging Steel Ball Scres

2. Perawatan nitrogen sekrup bola untuk meningkatkan harness

3. Pelumasan Minyak di dalam Con Rod

4. Penyesuaian Tinggi Ram Bermotor

5. Penyesuaian RAM Presisi 0.1mm dengan indikator tinggi die

Dimensi mesin pers JH21

dimensi pers engkol tunggal

Spesifikasi Daftar Pers

BARANG		KODE	UNIT	JH21-25	JH21-45	JH21-60	JH21-80	JH21-100	JH21-125
Kapasitas nominal		PE	Kn	250	450	600	800	1000	1250
Panjang geser stroke		S	mm	80	120	140	160	160	180
Titik tonase dinilai			mm	3	4	4	5	5	6
Kecepatan stroke	Tetap		SPM	100	80	70	60	55	50
Kecepatan stroke	Variabel (opsional)		SPM	60-120	50-95	45-85	40-75	35-65	35-60
Max. Die shut tinggi		H2	mm	250	270	300	320	335	350
Penyesuaian geser		t	mm	50	60	70	80	90	90
Kedalaman tenggorokan		C1	mm	210	225	270	310	330	350
Jarak antara tegak		d1	mm	470	525	560	580	670	696
Geser ukuran bawah	L-r	a	mm	360	400	480	540	620	620
Geser ukuran bawah	F-b	b	mm	250	340	400	460	520	520
Ukuran lubang betis	Diameter	d	mm	50	50	50	50	N/a	N/a
Ukuran lubang betis	Kedalaman	I	mm	50	60	70	70	N/a	N/a
Ukuran meja	L-r	C	mm	720	825	930	950	1060	1100
	F-b	D	mm	400	440	520	600	640	680
	Ketebalan	H3	mm	80	110	130	140	145	155
Diameter lubang meja		¢	mm	150	150	150	180	180	200
Tinggi permukaan Bolster (w/o bantalan)		H1	mm	750	775	800	845	850	850
Dimensi keseluruhan	F-b	A	mm	1500	1540	1585	1765	2000	2040
	L-r	B	mm	945	1075	1200	1200	1300	1320
	Tinggi	H	mm	2090	2365	2470	2675	2960	2980
Daya motor			KW	3	5.5	5.5	7.5	7.5	11
Tekanan udara			MPa	0.5	0.5	0.5	0.5	0.5	0.5
Berat (perkiraan)			kg	2300	3350	4800	5550	7500	8700

BARANG		KODE	UNIT	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
Kapasitas nominal		PE	Kn	1600	2000	2500	3150	4000
Panjang geser stroke		S	mm	200	200	220	220	250
Titik tonase dinilai			mm	6	6	6.5	7	8
Kecepatan stroke	Tetap		SPM	45	45	30	30	30
Kecepatan stroke	Variabel (opsional)		SPM	30-55	30-55	20-35	20-35	20-35
Max. Die shut tinggi		H2	mm	400	450	500	500	550
Penyesuaian geser		t	mm	100	110	120	120	120
Kedalaman tenggorokan		C1	mm	400	430	450	450	450
Jarak antara tegak		d1	mm	696	910	980	980	1050
Geser ukuran bawah	L-r	a	mm	700	880	900	900	1020
Geser ukuran bawah	F-b	b	mm	580	650	700	700	750
Ukuran meja	L-r	C	mm	1175	1390	1500	1540	1700
	F-b	D	mm	760	840	880	880	880
	Ketebalan	H3	mm	165	180	190	190	210
Diameter lubang meja		¢	mm	220	240	240	240	240
Tinggi permukaan Bolster (w/o bantalan)		H1	mm	900	1000	1000	1000	1100
Dimensi keseluruhan	F-b	A	mm	2305	2600	2660	2720	2850
	L-r	B	mm	1420	1540	1640	1680	1750
	Tinggi	H	mm	3210	3800	3850	3850	4585
Daya motor			KW	15	18.5	22	30	37
Tekanan udara			MPa	0.5	0.5	0.5	0.5	0.5
Berat (perkiraan)			kg	12200	18500	22800	25600	29100
