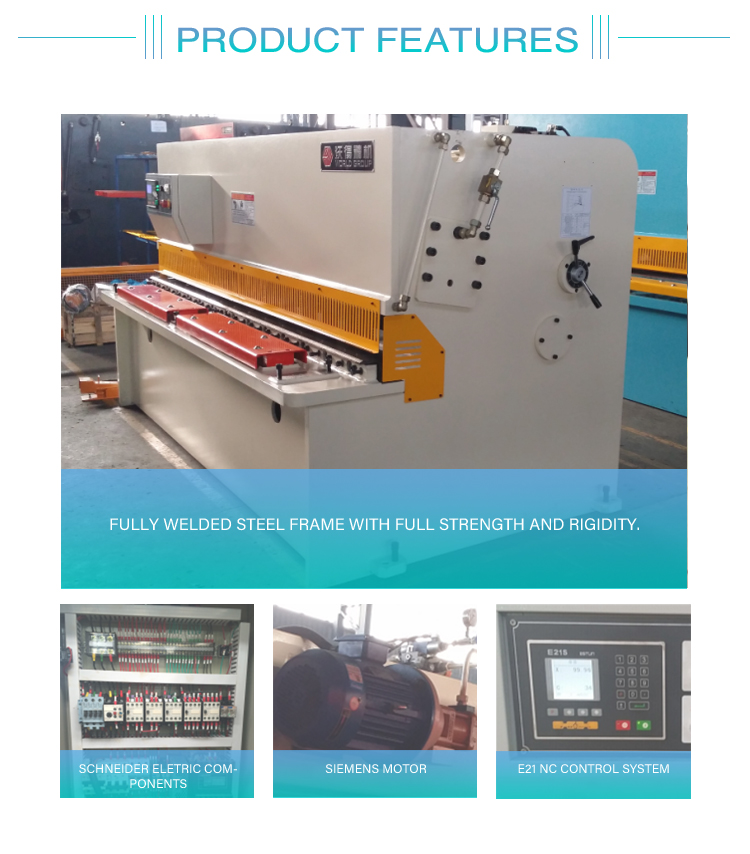

sistem kontrol NC -E21s
Motor -Siemens
pompa -Sunny
katup -Rexroth
-Baja dilas bingkai
-Dengan lembar memegang jari semi
backgauge -Motorized
silinder -Nitrogen untuk kembali Stroke
Item | satuan | QC12Y-4x2500 | QC12Y-4x3200 | QC12Y-4x4000 | QC12Y-6x2500 | QC12Y-6x3200 | QC12Y-6x4000 |
Maks. ketebalan pemotongan | mm. | 4 | 4 | 4 | 6 | 6 | 6 |
Maks. lebar pemotongan | mm. | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 |
kekuatan tarik pelat menjadi cut | N / mm2 | 450 | 450 | 450 | 450 | 450 | 450 |
sudut pemotongan | deg | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
jarak tempuh mengukur kembali | mm. | 20-600 | 20-600 | 20-600 | 20-600 | 20-600 | 20-600 |
tenggorokan mendalam | mm. | 150 | 150 | 150 | 150 | 150 | 150 |
kecepatan Stroke | SPM. | 16 | 14 | 10 | 15 | 12 | 12 |
Motor utama | kw. | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 |
Voltase | 380V / 50Hz / 3ph | 380V / 50Hz / 3ph | 380V / 50Hz / 3ph | 380V / 50Hz / 3ph | 380V / 50Hz / 3ph | 380V / 50Hz / 3ph | |
Dimensi Keseluruhan (LXWXH) | mm. | 3040 | 3840 | 4800 | 3040 | 3840 | 4800 |
1500 | 1500 | 1500 | 1650 | 1650 | 1650 | ||
1500 | 1600 | 1700 | 1700 | 1700 | 1700 |
Item | satuan | QC12Y-8X2500. | QC12Y-8X3200. | QC12Y-8X4000. | QC12Y-10X2500. | QC12Y-10X3200. | QC12Y-10X4000. |
Maks. ketebalan pemotongan | mm. | 8 | 8 | 8 | 10 | 10 | 10 |
Maks. Pemotongan lebar | mm. | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 |
Kekuatan tarik pelat untuk dipotong | N / mm2. | 450 | 450 | 450 | 450 | 450 | 450 |
Sudut pemotongan | deg. | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
Jarak perjalanan dari gauge belakang | mm. | 20-600. | 20-600. | 20-600. | 20-600. | 20-600. | 20-600. |
Kedalaman tenggorokan | mm. | 150 | 150 | 150 | 150 | 150 | 150 |
Kecepatan stroke | SPM. | 14 | 12 | 10 | 12 | 10 | 10 |
Motor utama | kw. | 7.5 | 7.5 | 11 | 11 | 15 | 15 |
Voltase | 380V / 50Hz / 3ph | 380V / 50Hz / 3ph | 380V / 50Hz / 3ph | 380V / 50Hz / 3ph | 380V / 50Hz / 3ph | 380V / 50Hz / 3ph | |
Dimensi Keseluruhan (LXWXH) | mm. | 3040 | 3860 | 4800 | 3040 | 3860 | 4800 |
1700 | 1700 | 1700 | 1700 | 1700 | 2100 | ||
1700 | 1700 | 1700 | 1700 | 1700 | 2000 |
