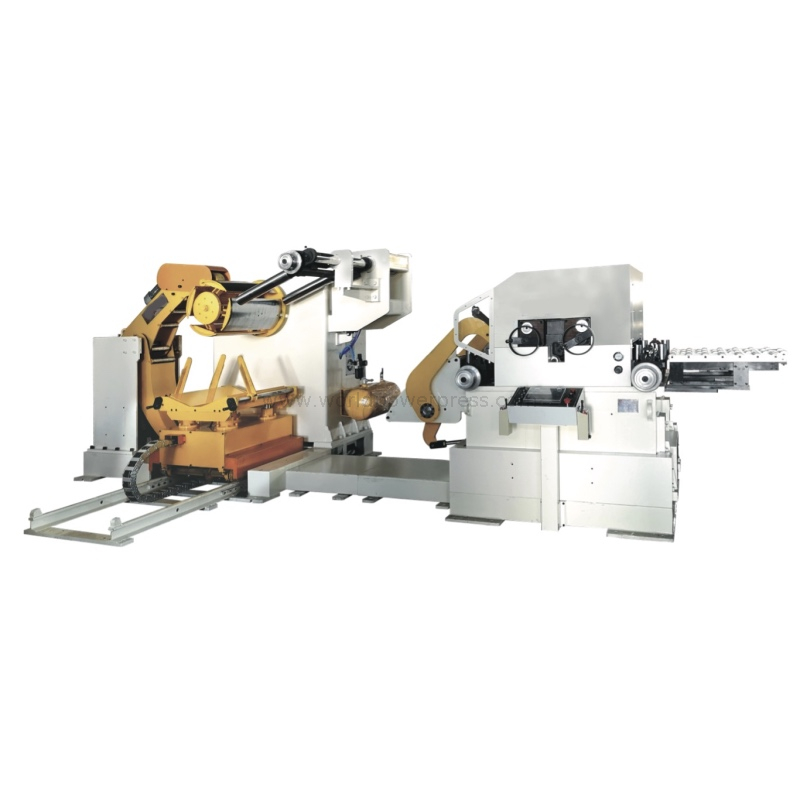

TNCF4-600 NC Coil Feeder untuk ketebalan lebar 4mm 600mm koil pakan

Pengumpan koil yang ringkas ini memiliki dua bagian: meluruskan dan memakan kepala, dan bagian dekoiler. Troli pemuatan kumparan adalah opsional. Desain 3 in 1 ini membuat saluran pers otomatis dengan ruang kerja kecil. Dan lebih mudah untuk lembaran kumparan yang lebih tebal di dalam bagian pengumpan. Kontrol PLC, dengan inverter. Ekspansi mandrel hidrolik. Tinggi makan adalah 100mm ke bawah dan ke atas dapat disesuaikan dengan motor.
Status ketersediaan:
Kuantitas:
  • TNCF4-600
  • WORLD

Mesin makan koil TNCF4-600 NC

Ketebalan -Coil: 0,5-4.5mm

-Coil Width: 75-600mm

-Koil berat: 5000kg

mesin -koiling dengan troli pemuatan kumparan hidrolik

-Coil tahan lengan, dengan fungsi recoiling

Pengumpan Straitghtener dengan pers

Spesifikasi TNCF4-600 Coil Feeder

Parameter/fitur dasar

Deskripsi

Lebar pakan

100-600mm

Lebar masuk disesuaikan melalui batang sekrup presisi tinggi

Panjang pakan

Max 9999.99mm

Masukkan panjang yang dibutuhkan aktual melalui HMI

Ketebalan yang diterapkan

0.5-4.5mm

Gulungan pelurusan: Atas 4 / Bawah 3, Panduan Gulungan: 2 Grup, Bahan Fabrikasi Gulungan Mengadopsi Baja Bantalan Paduan Tinggi, Melalui Perlakuan Panas (Tempering + Perawatan Frekuensi Tinggi + Pelapisan Krom Keras), kekakuan dan kehalusan permukaan terjamin.

Motor servo

3kw

Mengadopsi motor servo dan drive dari yaskawa

Akurasi pemberian makan

± 0,10mm

Meskipun motor servo menggerakkan peredam planet presisi tinggi, kemudian menggerakkan gulungan makan melalui MXL, dan menghilangkan kesalahan mekanis. Pada saat yang sama, gulungan adalah mesh yang terlibat melalui gigi presisi tinggi. Bahan gigi mengadopsi baja cetakan paduan tinggi, digiling setelah hobbing gigi presisi tinggi, dengan presisi tinggi dan umur layanan yang panjang.

Metode rilis

Rilis pneumatik

(5kg/cm2)

Adopsi silinder udara ganda. Selama penyesuaian, silinder udara akan diventilasi, piston slide atas ditekan ke bawah oleh tekanan silinder. Saat melepaskan, bahan pelepas silinder dengan piston slide ascending.  Karena katup buang cepat dilengkapi pipa knalpot, pelepasan kecepatan tinggi terjamin.

Penyesuaian pelurusan

Melalui perlengkapan cacing

Mengadopsi 4 gigi cacing dan batang cacing untuk penyesuaian. Putar roda tangan untuk menggerakkan gigi cacing, menggerakkan pengangkatan slide atas, sehingga dapat mewujudkan penyesuaian jumlah push-down.    Ada piring dial dengan roda tangan, menunjukkan jumlah penyesuaian.

Penyesuaian garis lulus

Disesuaikan secara elektrik

Ada 4 pereduksi batang cacing yang dilengkapi di kursi mesin. Motor gigi menggerakkan batang cacing untuk mengangkat seluruh tubuh mesin.

Lepaskan katup magnet


Katup magnet kinerja tinggi

Metode saluran masuk


Pakan ke bawah

Arah pakan

Dari kiri ke kanan

Dapat disesuaikan

Lulus tinggi garis


1000mm ± 100mm (dapat disesuaikan)
